Consulta: PatchBay con cajita Altoids, se puede? Consejos?


Recommended Posts

Musiquiatras Diyers,

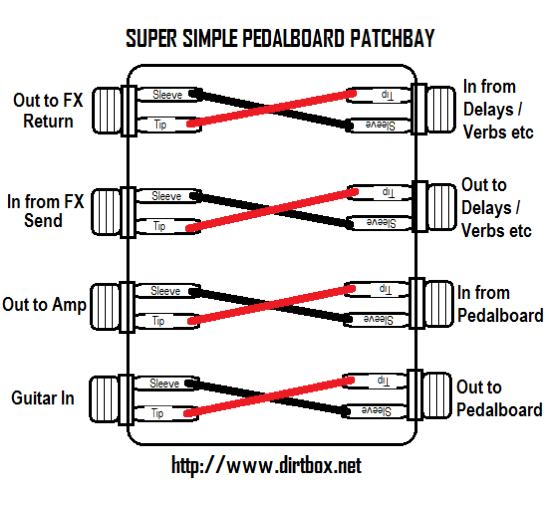

Cómo están? Les paso a comentar, soy un maniático de los cables y quiero armar una caja para conectar send y return y que quede todo prolijo. La idea que se me ocurrió, en mi afán de adentrarme en el mundo DIY, es usar una caja de Altoids (ver foto 1) y colocar 2 jack 1/4 Switchcraft (ver foto 2 y 3 [del esquema solo usaría 2 jacks]) soldados con cable George L´s (ver foto 4 y 5)



Qué les parece mi idea? Sirve la caja de Altoids o es preferible otra? Tendría que usar papel aluminio para el interior? Los jacks son los correctos? Me recomiendan otro tipo de cable?



Como este sería mi primer proyecto DIY me gustaría escucho todo! Consejos/opiniones/criticas/etc.



Muchas gracias.



Emiliano.-



post-17498-0-09558800-1411428749_thumb.jpgpost-17498-0-26551900-1411428741_thumb.pngpost-17498-0-38627800-1411428734_thumb.jpgpost-17498-0-51033000-1411428726_thumb.pngpost-17498-0-56361700-1411428810_thumb.jpg

Edited by emilianomartin89
Link to comment
Share on other sites

  • 2 weeks later...

Hola, hace un tiempo arme un patchbay a pedido con el loop, in, out y fswitch. si te entra todo en la caja hacelo de una y obviamente  usa cable mayado como el de la foto sino terrible ruido vas a tener, otra cosa si podes  ponele buffers, hay circuitos muy chicos de buffers que te van a entrar bien, lo complicado para mi esta en usar ese tipo de cable en una caja tan chica, por que es un tramo corto que necesitas y ese cable mientras mas corto es mas difícil de manejar se hace.
En fin, dale para adelante y después mostra como quedó! saludos!
