Muchachos, hace tiempo tenía pensado aprovechar la válvula del trémolo de un ampli Fender para utilizarla en otra función, pero no quería perder el trémolo del amp.



Luego de varios ensayos con distintas opciones recurrí a un viejo circuito diseñado por R.G.Keen (fuente de toda inspiración) y ajustarlo a lo que necesitaba.





Uno de los planteos era que sea lo más aproximado tanto en sonido como en tecnología al original, más teniendo en cuenta que cualquier reemplazo del opto-coupler/LDR estilo fender cambiaría el resultado.



Lo primero a tener en cuenta es que Fender utilizó una lámpara de neón en vez de los Leds actuales. Esta lámpara tiene una reación de encendido y apagado distinta a la velocidad de un Led y distinta a la velocidad de acción de un optoacoplador actual. A mayor reacción la onda tendería a ser más cuadrada que sinusoidal.



Lo segundo que tuve en cuenta es que no quería incorporar dentro del chasis demasiado desarrollo en circuito, especialmente en la alimentación. La idea era tomar los aprox 300 - 450Vcc que tiene el B+.



El circuito diseñado por R.G.Keen cumple a la perfección todos esos parámetros, entonces decidí hacer una prueba y ponerlo en funcionamiento.

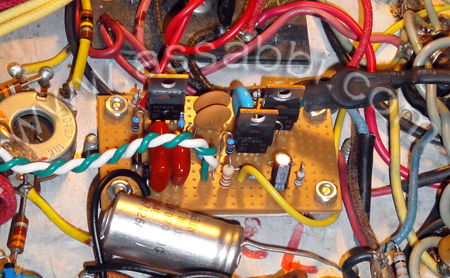

En esta foto se puede ver como quedó implementado. El potenciómetro de Intensity se ve en el panel posterior porque lo trasladé para utilizar el lugar del frente para un Master Volumen sin alterar la estética del amp.

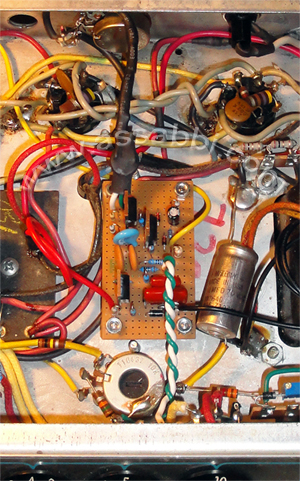

En la foto se puede ver que el potenciómetro de Intensity lo trasladé al panel posterior. Esto es porque usé el lugar del panel frontal para un Master Volumen y no quería alterar la estética original.







Lo primero que hace este diseño es tomar tensión del B+ y aplicarle un recorte al voltaje calculando el consumo y tensión en aproximadamente 200Vcc mediante diodos zener y una resistencia.

Luego con la tensión adaptada utiliza 3 Mosfet IRF820 simulando las etapas de ganancia de la válvula para controlar el circuito y lograr el oscilador.



El circuito de oscilación es muy similar en concepto al Fender original así que permite ajustes en cuanto a rango y velocidad de trabajo. Provee una tensión de salida variable cerca de los 50-60V que es casi la misma tensión que el circuito original aplica sobre la lámpara de neón del  opto-coupler/LDR.

Contempla diodos de protección contra altos voltajes para cuidar los Mosfets y limita la corriente a los rangos de trabajo necesarios, haciendo de esta forma que estos trabajen en temperaturas bajas evitando disipadores o generando calor dentro del chasis.



El diseño respeta el valor del potenciómetro de Speed original de 3M. Si bien es antilogarítmico se puede usar uno de 3MΩ audio (Log) standard que el rango de trabajo no se reduce en forma considerable y es aprovechable.



El potenciómetro de Intensity es antilogarítmico de 50KΩ, se puede usar uno de Audio (Log) standard.



Este potenciómetro de Intensity cumple entre sus extremos (terminales 1 y 3) de ajustar la señal a masa separándola por 50KΩ. El cursor (terminal del medio) cumple la función de hacer intervenir, o no, la resistencia del LDR en este nodo.  Cuando el opto-coupler/LDR comienza a trabajar, el efecto trémolo se produce entre el rango superior de 50KΩ del potenciómetro y el rango inferior de casi 0Ω del LDR.



Los puntos intermedios del potenciómetro (20%, 50%, 80%, etc) que ajustan la cantidad de trémolo, serán la resultante entre el estado 0Ω del LDR y el saldo de resistencia entre el cursor (terminal del medio) y la señal. Es decir, en el caso que sea lineal y estemos al 50%, la variación de resistencia sería entre 50KΩ y 25KΩ. Al máximo estaría entre 50KΩ y 0Ω.





Al entender este concepto nos abre la posibilidad de poder aplicar esto  mismo a cualquier amplificador. Sólo hay que averiguar la resistencia real o implícita entre la señal y masa que existe a la salida del preamp y sacar cuentas para establecer el valor del potenciómetro de Intensidad que se puede insertar teniendo en cuenta no generar algún efecto secundario no deseado como por ejemplo un filtro pasabajos.

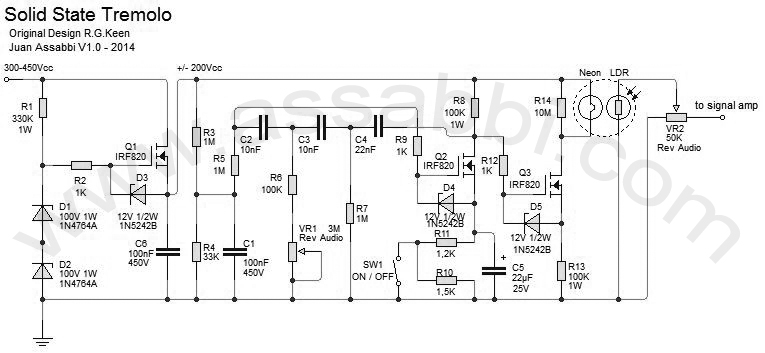

A continuación dejo el listado de materiales, posiciones en el circuito y un documento de acrobat reader con las pistas listas para imprimir en placa.





http://www.assabbi.com/mods/fendertremolo/images/tremoloSS30.pdf



El cable de On/Off del trémolo funciona al revés que el original. Cuando está a masa el trémolo no funciona y cuando no va a masa empieza a operar el opto-coupler/LDR.



Un dato importante es que no produce Ticking si los cables que transportan tensión al opto-coupler/LDR se mantienen alejados de la señal.



Otro dato es que es aplicable a cualquier circuito AB763 o similar tipo Vibrolux Reverb, Super Reverb, Pro Reverb, etc.



Lo importante es que anda excelente... cuando pueda cuelgo una muestra de audio.



Abrazo, Juan.
