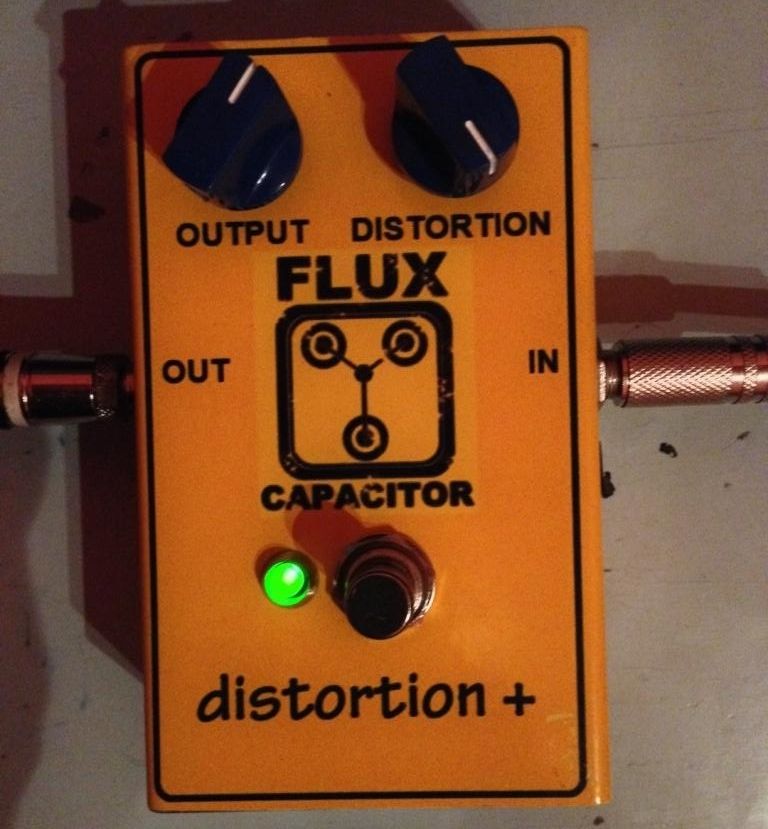

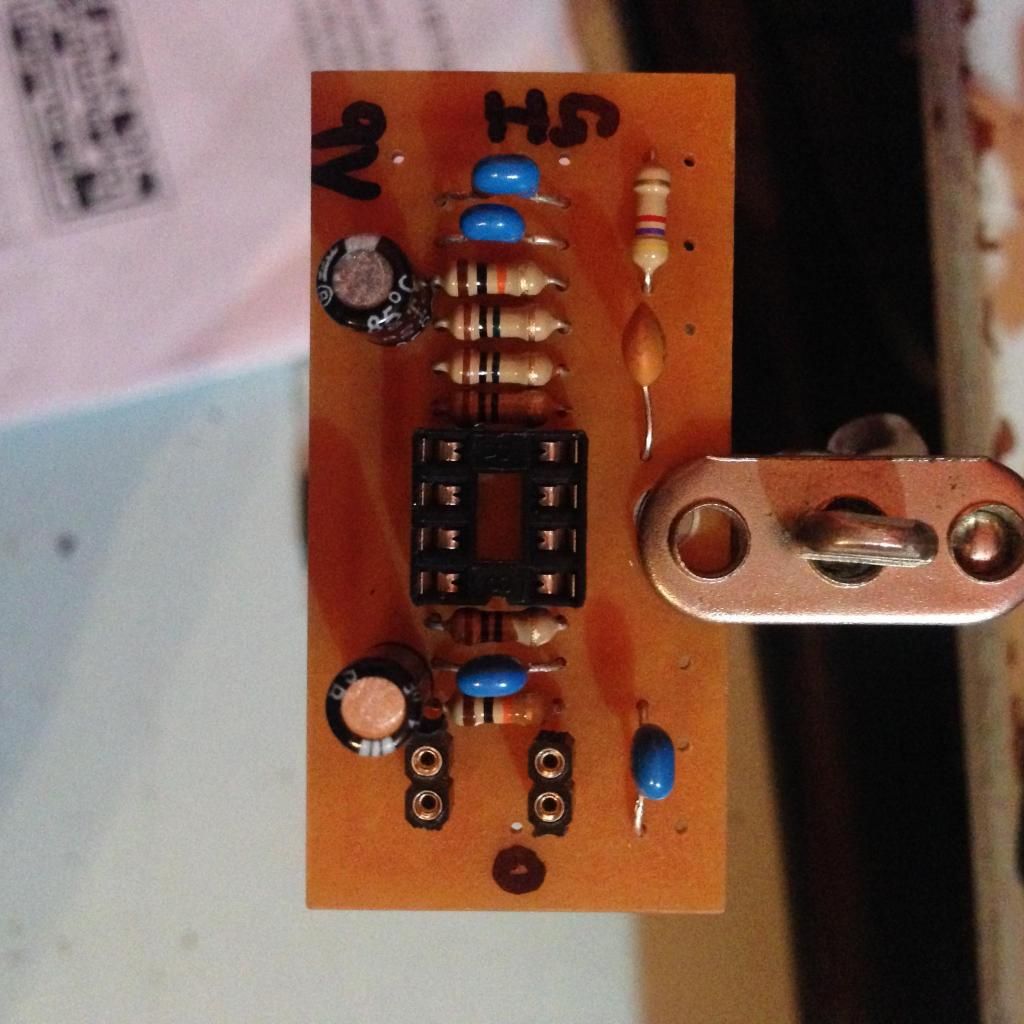

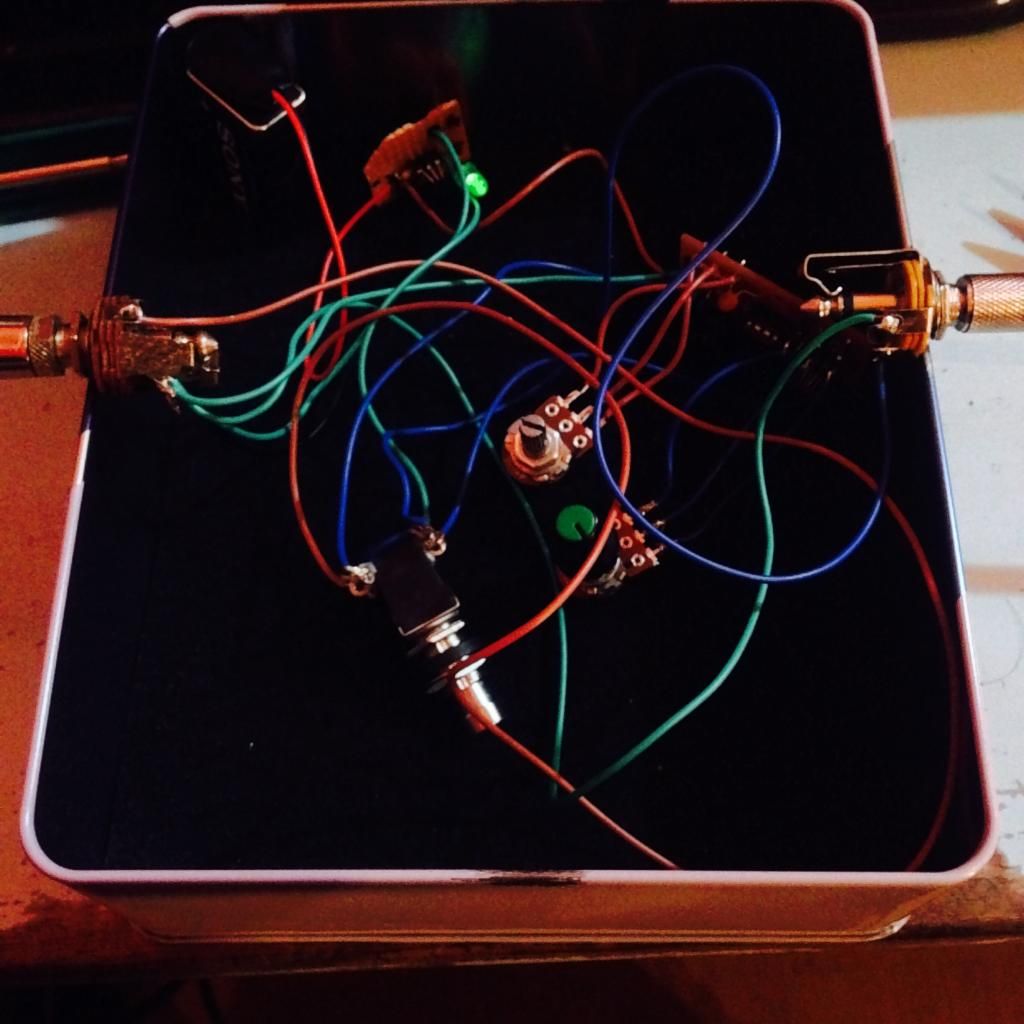

neo79x Posted June 23, 2014 Posted June 23, 2014 Hola amigos!!! Como había anticipado, ya casi está listo el D+. Solo falta el "maquillaje" exterior. 1) Soldando, soldando. De a poco voy mejorando. 2) NOTA: Cablié (existe esa palabra)... conecté un pote log al revés para que funcione como rev-log pero me rompe un poco tener que girar la perilla en sentido contrario. Leí en algunos foros que un pote lineal de 250K funciona pero recién a partir del 75% notas la diferencia al girar la perilla. 3) Una prueba antes de meterlo en su casita y funciona!! NOTA: Usé el Pentellium que funciona de una. Si no consiguen resistencia de 2M le pueden mandar de 1M8. 4) El D+ casi terminado. Y un videito para apreciar el sonido: http://youtu.be/hZn9iJr8A9g Gracias a todos por la buena onda. A pesar de ser principiante ya me siento como uno mas! Quote
Satyrgo Posted June 23, 2014 Posted June 23, 2014 Principiante? quedo bastante fachero!!!! Felicidades!!!!!! Quote
Maicol Posted June 23, 2014 Posted June 23, 2014 epa, distorsiona bastante che! muy bueno. Cablea a reves el pote del gain asi te queda el recorrido para el lado habitual. Felicitaciones y bienvenido al mundo diyer! Quote
neo79x Posted June 23, 2014 Author Posted June 23, 2014 Gracias muchachos!!! Principiante? quedo bastante fachero!!!! Felicidades!!!!!! Digo principiante porque es el segundo pedal que armo. El primero fue un LBP de práctica. :) epa, distorsiona bastante che! muy bueno. Cablea a reves el pote del gain asi te queda el recorrido para el lado habitual. Felicitaciones y bienvenido al mundo diyer! Pasa que no conseguí un rev-log entonces le puse un loga cableado al revés. También leí en pisotones que podes ponerle un lineal de 250K pero tenes mas de la mitad del recorrido que no levanta distorsión. :( Una vez que se empieza no podes parar!!! Ya tengo en mente al Micro Amp y el Rebote Delay 2.5... es un vicio!!! Quote
Axisblod Posted June 24, 2014 Posted June 24, 2014 Te quedo copado! Como hiciste la grafica? Saludos! Quote
neo79x Posted June 25, 2014 Author Posted June 25, 2014 Hola Axis. Usé papel fotográfico autoadhesivo en mi caso para impresoras chorro a tinta. Fue un diseño muy simple pero podes mandarle lo que quieras y queda espectacular. Salute! Quote
princerati Posted June 29, 2014 Posted June 29, 2014 Muy bien , felicitaciones ! una pregunta , en que ampli tocas en el video de youtube ? saludos ! Quote
neo79x Posted June 30, 2014 Author Posted June 30, 2014 Muy bien , felicitaciones ! una pregunta , en que ampli tocas en el video de youtube ? saludos ! Gracias!!! Es un Peavy Rage 158 de 15w. :) Quote
satrian Posted July 31, 2014 Posted July 31, 2014 Esas perillas azules no están mal. En donde las conseguiste? Quote
neo79x Posted August 1, 2014 Author Posted August 1, 2014 Esas perillas azules no están mal. En donde las conseguiste? Se las compré a los de DC Boxes. Pedile lista de precios que cada tanto le entran cosas interesantes. Transistores, IC, perillas. Quote
neo79x Posted August 1, 2014 Author Posted August 1, 2014 buenisimo felicitaciones! Gracias!!! :) Quote
satrian Posted August 2, 2014 Posted August 2, 2014 Se las compré a los de DC Boxes. Pedile lista de precios que cada tanto le entran cosas interesantes. Transistores, IC, perillas. Chas gracias! El tema de las perillitas es uno que no tengo solucionado... todo lo que encuentro me parece o gigante o horrendo. Quote
percyhornickel Posted January 20, 2021 Posted January 20, 2021 (edited) En 22/6/2014 a las 23:23, neo79x dijo: Hola amigos!!! Como había anticipado, ya casi está listo el D+. Solo falta el "maquillaje" exterior. 1) Soldando, soldando. De a poco voy mejorando. 2) NOTA: Cablié (existe esa palabra)... conecté un pote log al revés para que funcione como rev-log pero me rompe un poco tener que girar la perilla en sentido contrario. Leí en algunos foros que un pote lineal de 250K funciona pero recién a partir del 75% notas la diferencia al girar la perilla. 3) Una prueba antes de meterlo en su casita y funciona!! NOTA: Usé el Pentellium que funciona de una. Si no consiguen resistencia de 2M le pueden mandar de 1M8. 4) El D+ casi terminado. Y un videito para apreciar el sonido: http://youtu.be/hZn9iJr8A9g Gracias a todos por la buena onda. A pesar de ser principiante ya me siento como uno mas! Hice un cambio en el diseño para poder usar potenciometros log (A500K) en lugar del rev-log imposible de conseguir. La ganancia funciona perfecto en el sentido normal (cw) desde 0 dB hasta 46 db (original con pot log A250K) ó 54 dB (con pot log A500K). Adicionalmente se colocó: - Selección de clipping entre germanio (original) y silicio u otro (al gusto) - Selección de funcionamiento para el capacitador de entrada con tres opciones standar/overd1/overd2, que camia el tono a algo mas suave Todo super sencillo y en un mes que tengo probandolo es mi dist favorito entre todos los otros. Repito, el pot de distorsion funciona perfecto, comprobado en físico y diseñado en el LT Spice. Funciona de 10.. ...a nivel de mis rats, TS, etc.. A la orden la imagen con la pcb lista para imprimir. Edited January 20, 2021 by percyhornickel Quote
