Crunch Box simbolos

[Tomas Di Leo]

Hola musiquiatras. Estoy haciendo mi primer pedal, y como no dispongo manera de agujerear una placa, decidí hacer este circuito, hecho para placas preagujearadas de antes.





Quería saber que componente era el circulo negro con 3 contactos que hay abajo del todo del dibujo, porque pensé que era un jack hembra DC y al final solo tienen 2 contactos. Gracias de antemano

[kamikaze]

efectivamente es un jack dc

lo que ves en el dibujo es para agregarle clip de batería.

entonces, cuando el transformador está conectado, el pedal no gasta la batería...



si no pensás alimentarlo de ese modo, poné uno de 2 contactos y listo, no hay problema.



suerte!

[Rulz-Hernan]

EDIT: Entendi cualquier cosa... :mrgreen: :mrgreen: :mrgreen:

[Tomas Di Leo]

Gracias por la ayuda, respondieron en seguida, voy a seguir con el pedal y luego subiré un review si se lo merece el pedal. Saludos y gracias a todos

[yamafuerte]

Fíjate que hay dos capacitores que están marcados como 100 uf y son 100 nf

No. Están bien son electroliticos

[Nacho5]

No quiero ser mala onda pero hay varios links con explicaciones de cada pedal y de cosas generales tambien. Usenlas por favor.



Post hecho por Ajen:(tutoriales esenciales del DIY)



viewtopic.php?f=36&t=76180

[flaconsius]

Tal cual lo que dice Nacho.

Hay cosas que son de electrónica en general, no del Crunch Box ni del Tube Screamer.

Pero we, lo que te puedo decir, si no tenés agujereadora o si no te querés romper tanto las bolas agujereando, en vez de esos layous laaargos y con componentes atravesados, podés usar las plaquetas preperforadas "Modernas" y hacer las pistas del circuito, con las patitas dobladas de los componentes.

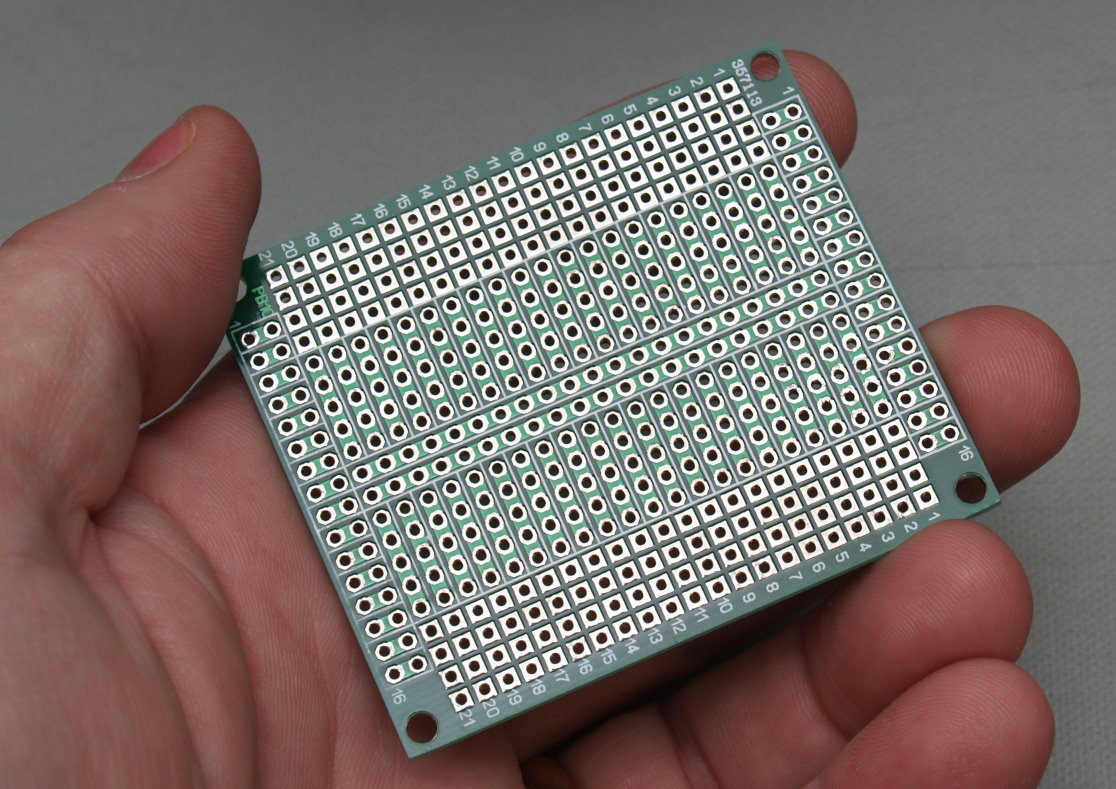

Las plaquetas son estas:

Y, cuando hacés el circuito, del lado de abajo, queda algo así:

Saludos.
