Circuito telecaster

[AmadeusMorsa]

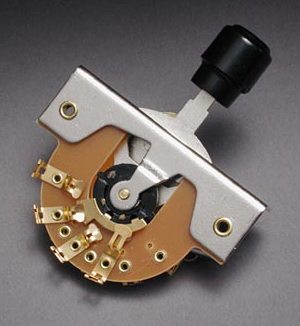

¿Qué tal gente? Estoy tratando de armar el circuito de una Telecaster siguiendo este esquema http://www.dspickups.com.ar/pdf/TeleNeck%20II.pdf, pero no consigo por ningún lado el switch de 3 posiciones que aparece ahí, que supongo que es este:





Tengo un switch que tiene los ocho contactos alineados de un mismo lado, pero no tengo idea de cómo hacer las conecciones con ese para que funcione igual, o parecido al menos, que el otro. La guitarra es un viola china, con microfonos chinos, que ahora pensaba cambiar por unos DS, por eso seguí el esquema de su página.



¿Alguno sabe cómo puedo hacer para que funcione todo como debe? Como lo conecte yo, de forma muy kamikaze, los dos microfonos funcionan, pero las tres posiciones del switch suenan iguales. Por momenton mete unos ruidos horribles, pero me parece que eso es porque los microfnos estan hechos mierda.



Gracias de antemano.

[flaconsius]

Sería esto pero poniendo las dos filas de 4 patas, de un solo lado:

http://www.seymourduncan.com/support/wi ... ndard_tele



Quedaría la fila de la izquierda arriba, y a continación de esa, la fila de la derecha, abajo.

¿Me sen Tiende?

Y, por las dudas, acá tenés la lista de vaaaarios esquemas de conexionado:

http://www.fender.com/es-AR/support/art ... -diagrams/



Si googleás Telecaster Wiring Diagram, salen miles de sitios.

Saludos.

[AmadeusMorsa]

Gracias por contestar flaconsius. Sí, entendí lo que me querés decir, el esquema que pusiste de Seymor Duncan es parecido al que use yo, de la página de DS, hasta ahora hice las conecciones así, considerando la fila de la izquierda arriba y la otra abajo, pero no funciona.



Recien encontre esta imagen:





Hace una comparación entre los dos tipos de switch, pero los dos ultimos son distintos ¿O son iguales? La verdad ya me perdí, no se que hice mal, de todas formas voy a tratar de conseguir el switch de cuatro patas de cada lado haber si con ese funca, pero esta jodido.

[JHake]

Las dos últimas parecen tener distinto orden de pines.



¿Tenés un tester?

Midiendo continuidad y ayudado por el esquemático de la selectora se puede sacar cómo sería.

[flaconsius]

Tal cual lo que te dice JHake.

Fijate que la punta de arriba de la anteúltima, es A1, y la de la última, es A3.

Con un Tester, medís continuidad de todas las patas y queda todo claro.

Saludos.

[JHake]

A riesgo de equivocarme, acá te adjunto una imagen sobre cómo funcionan las conexiones en el diagrama de Seymour Duncan, por lo menos para tener el entendimiento mental para poder ayudarte luego con un tester con la llave que tenés vos.



Cualquier cosa que alguien corrija, pero me parece que así es como funciona. Faltaría graficar la posición del medio, donde ambos pickups están conectados.



Por cierto, yo tengo una Squier Double Fat Strat con la llave como tenés vos, pero en este momento no está en casa y hace un tiempito me parece que quemé la selectora y dejé sólo el pickup del puente, pero cuando la tenga de nuevo en casa reviso todo a ver si puedo darte una mano más precisa.



Saludos!

[mamaganso]

Hola, es mi primera pregunta en el foro. Primero gracias por recibirme y segundo disculpas si el hilo ya existe, pero la verdad es que yo no encontre nada mas parecido que este a mi problema. Tengo una telecaster sx y como compre una fender, se me dio por convertir la sx en una esquire. El problema es que la llave que trae es muy distinta a las demas y no se las equivalencias Aclaro que cero electronica, solo se soldar y me doy maña. Las selectoras que aparecen en los diagramas tienen 8 contactos y esta tiene solo siete. Alguien podria ayudarme.



Muchisimas gracias



El link con el diagrama de conexion de la Equire es: http://support.fender.com/service_diagr ... A_SISD.pdf



Y una llave como la que tengo yo esta en: http://www.ebay.com/itm/3-Way-Pickup-Se ... 3a77011339
