Modificando mi mustang a SSH switch de 3 posiciones

[tempadacc]

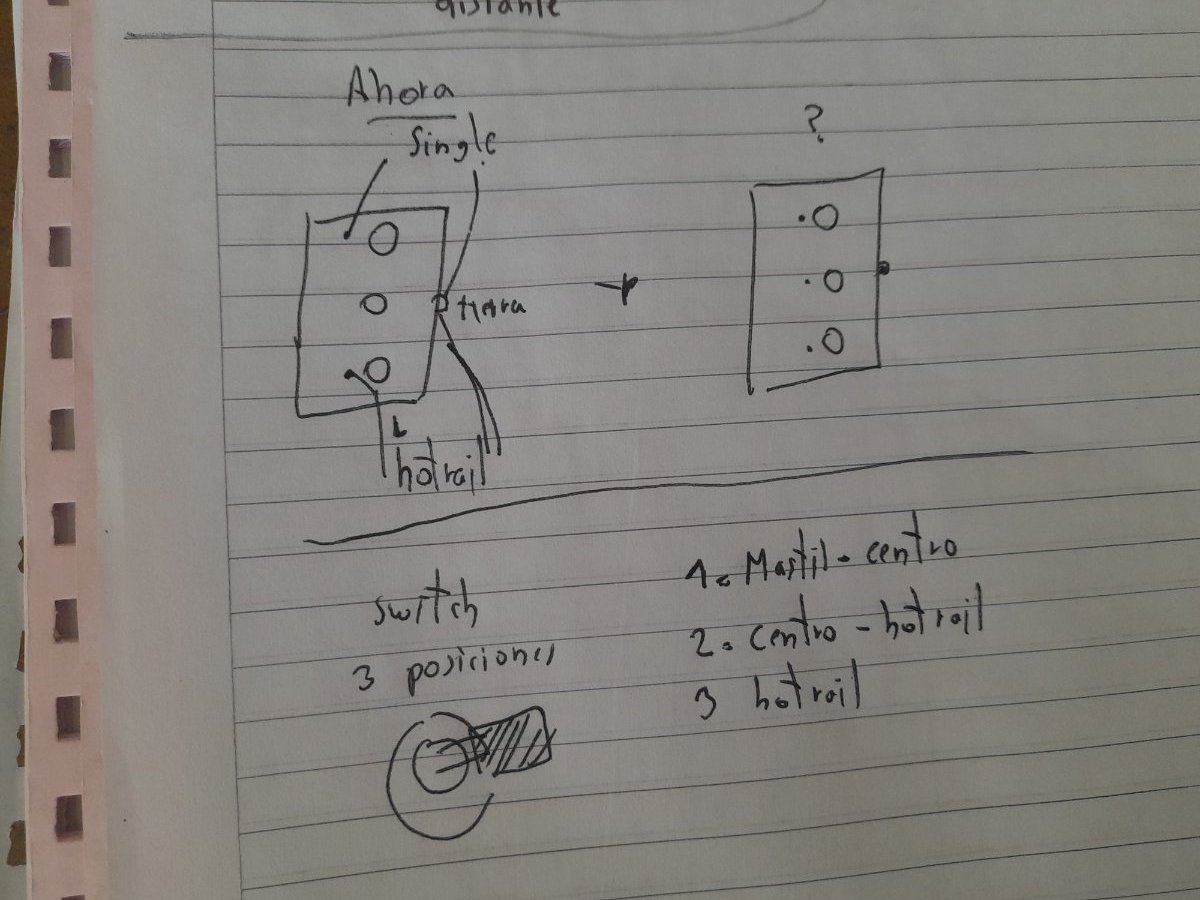

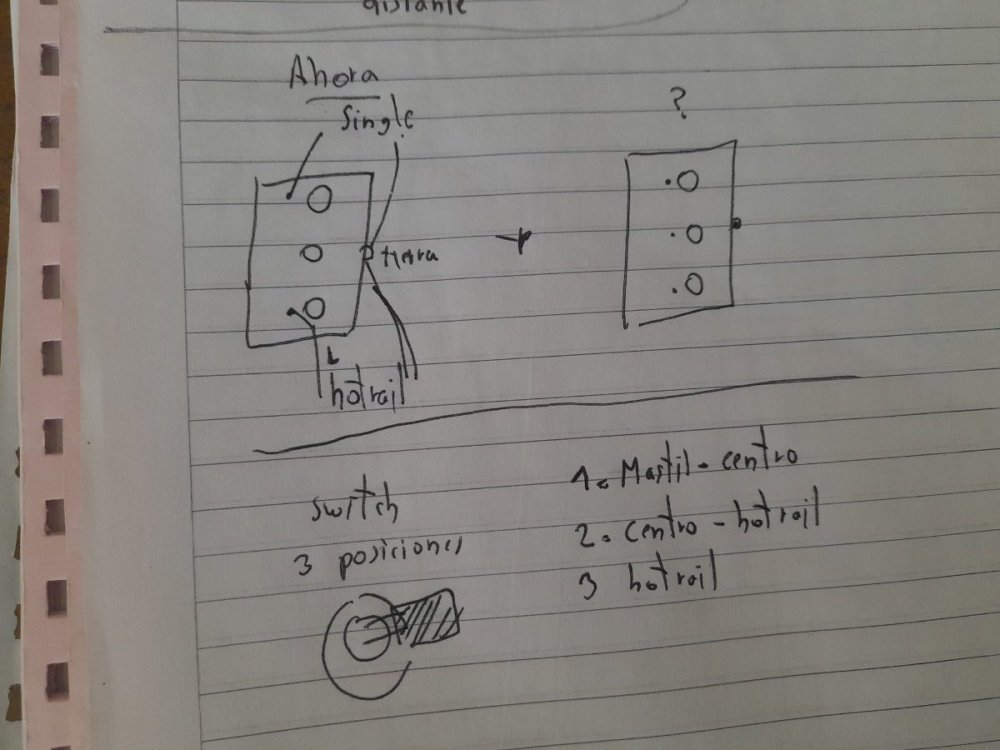

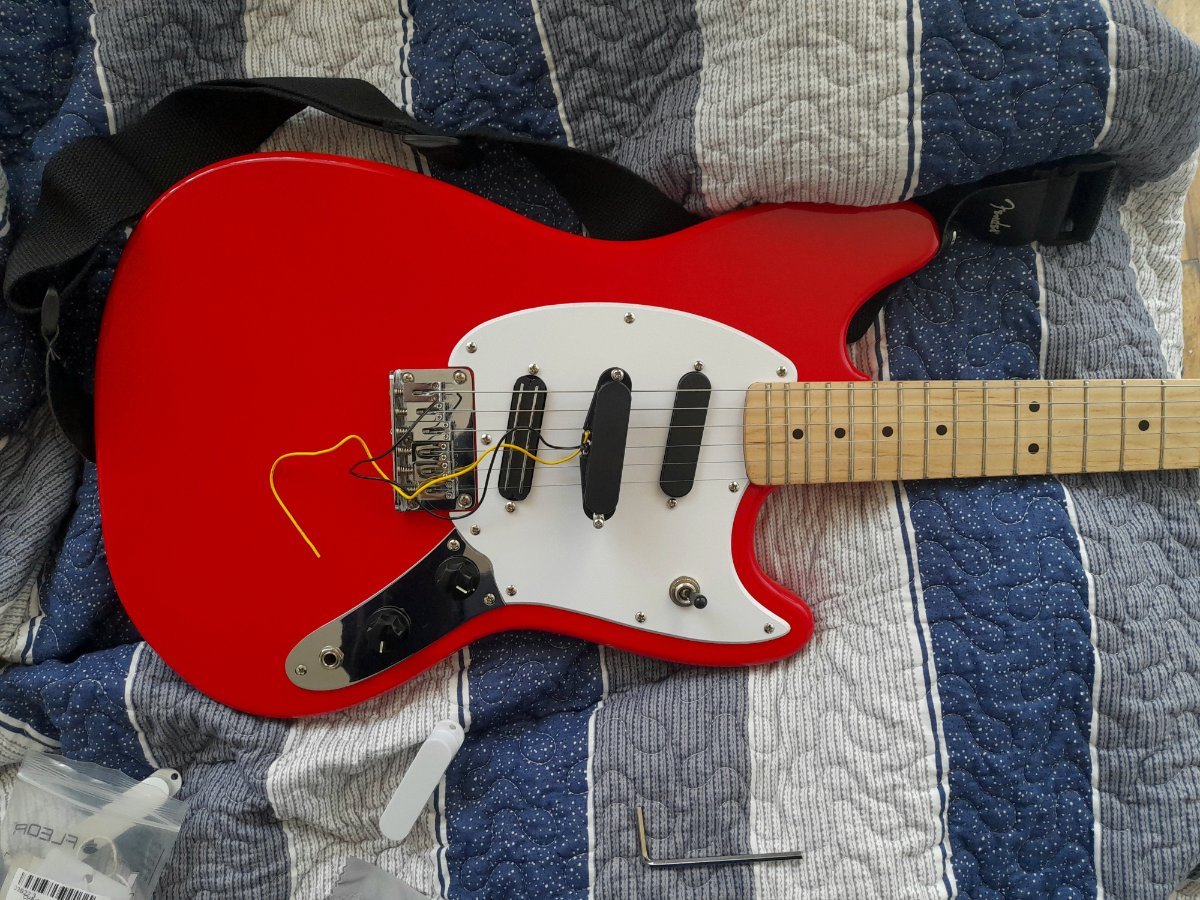

Hola quisiera modificar mi mustang de sh a ssh. La cuestión es que quiero usar el switch de 3 podiciones que tiene es posible?? Usaria el mismo pickguard contándolo. A esto:

1 posicion mástil y centro ambas

2 posición centro y puente ambas

3 posición solo puente



[Stang]

No se nada de electronica, pero recomendacion? Decile a chatgpt lo que queres, y que te arroje el diagrama para cablearla como vos queres.

Edited October 19, 2025 by Stang

[tempadacc]

hace 1 hora, Stang dijo:

No se nada de electronica, pero recomendacion? Decile a chatgpt lo que queres, y que te arroje el diagrama para cablearla como vos queres.

No se me había ocurrido preguntarle, no es una modificación muy común y yo tampoco se mucho de electrónica salvo conectar nuevas pastillas. Haber que dice Skynet

[mattcore182]

perdon por el off pero que mic es el del puente?

[Andronico]

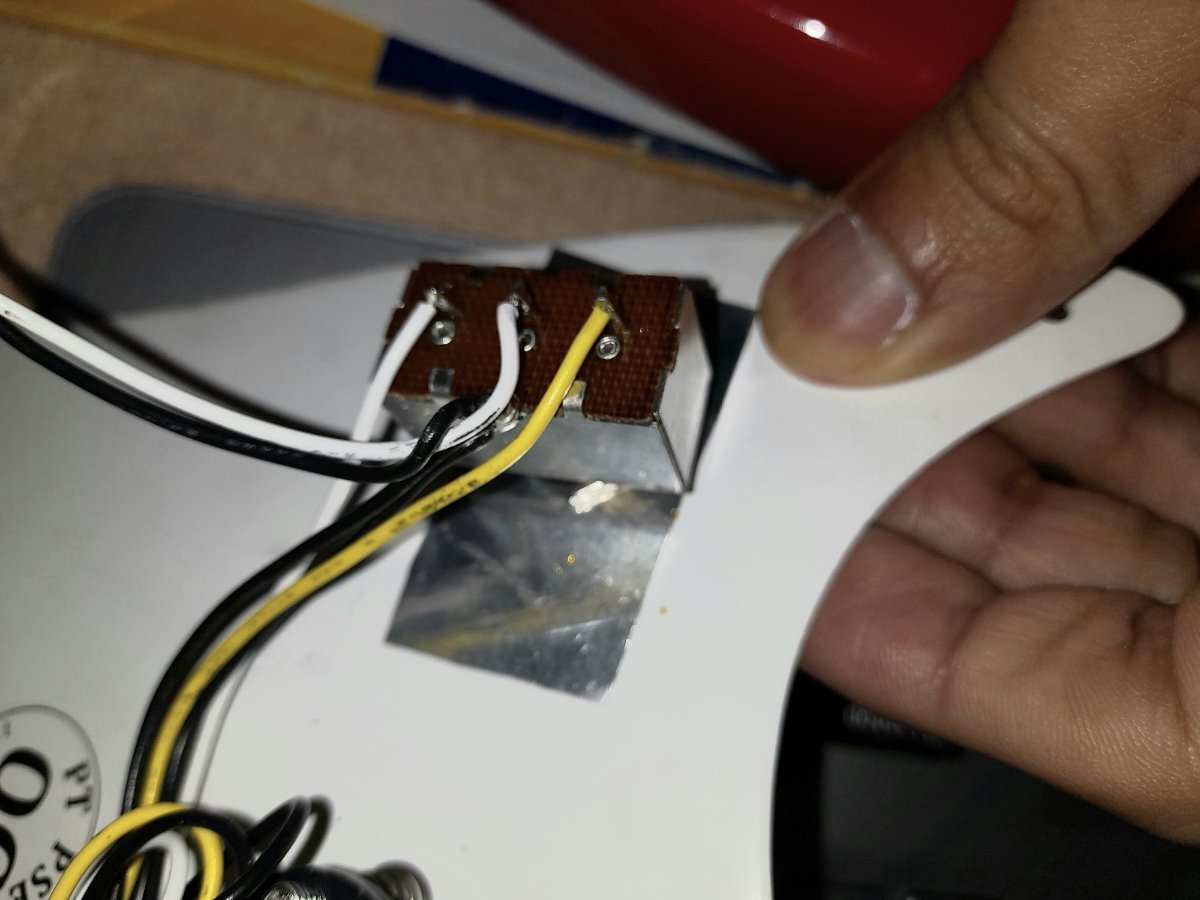

No estoy seguro del funcionamiento del switch que tenés ahora para selección de micrófonos pero parece ser del tipo utilizados en las Les Pauls/SGs. Si es así, estos switches funcionan de la siguiente manera:

1) Posición ARRIBA: activa solamente al/los micrófono/s conectado/s a esta posición del switch.

2)Posición ABAJO: activa solamente al/los micrófonos conectado/s a esta posición del switch.

3) Posición CENTRO: 1) + 2). Activa simultáneamente a los micrófonos conectados a la posición ARRIBA y ABAJO del switch.

Toda otra combinación no es posible con este tipo de switch. Fijate si te sirve para lo que querés hacer pero me parece que no es posible de esta manera.





[Andronico]

hace 18 horas, tempadacc dijo:

Hola quisiera modificar mi mustang de sh a ssh. La cuestión es que quiero usar el switch de 3 podiciones que tiene es posible?? Usaria el mismo pickguard contándolo. A esto:

1 posicion mástil y centro ambas

2 posición centro y puente ambas

3 posición solo puente

Pasando en limpio tu idea, si confirmamos que el switch es del tipo Les Paul/SG, todo quedaría así:

1 (ARRIBA) posición mástil y centro ambas

2 (CENTRO) posición mástil + centro + puente (1) + (3)

3 (ABAJO) posición solo puente



[tempadacc]

hace 2 horas, mattcore182 dijo:

perdon por el off pero que mic es el del puente?

Es una hotrails cerámico de Fleor (unos 8.75 ohms)

[tempadacc]

hace 2 horas, Andronico dijo:

Pasando en limpio tu idea, si confirmamos que el switch es del tipo Les Paul/SG, todo quedaría así:

1 (ARRIBA) posición mástil y centro ambas

2 (CENTRO) posición mástil + centro + puente (1) + (3)

3 (ABAJO) posición solo puente



Creo que tendría que comprar un switch de 5 posiciones a lo strato
