Consulta de clonado

[Santiago Lavalle]

Buenas, me encuentro en la tarea de arrimar el sonido de un Warm audio ODD al de un Fulltone OCD (custom shop en este caso), se supone que el odd esta basado en la version 1,4 y por lo que voy viendo es asi, pero al enchufar, el ocd suena mas abierto y con grano mas grueso, aparte de un poquito mas oscuro.

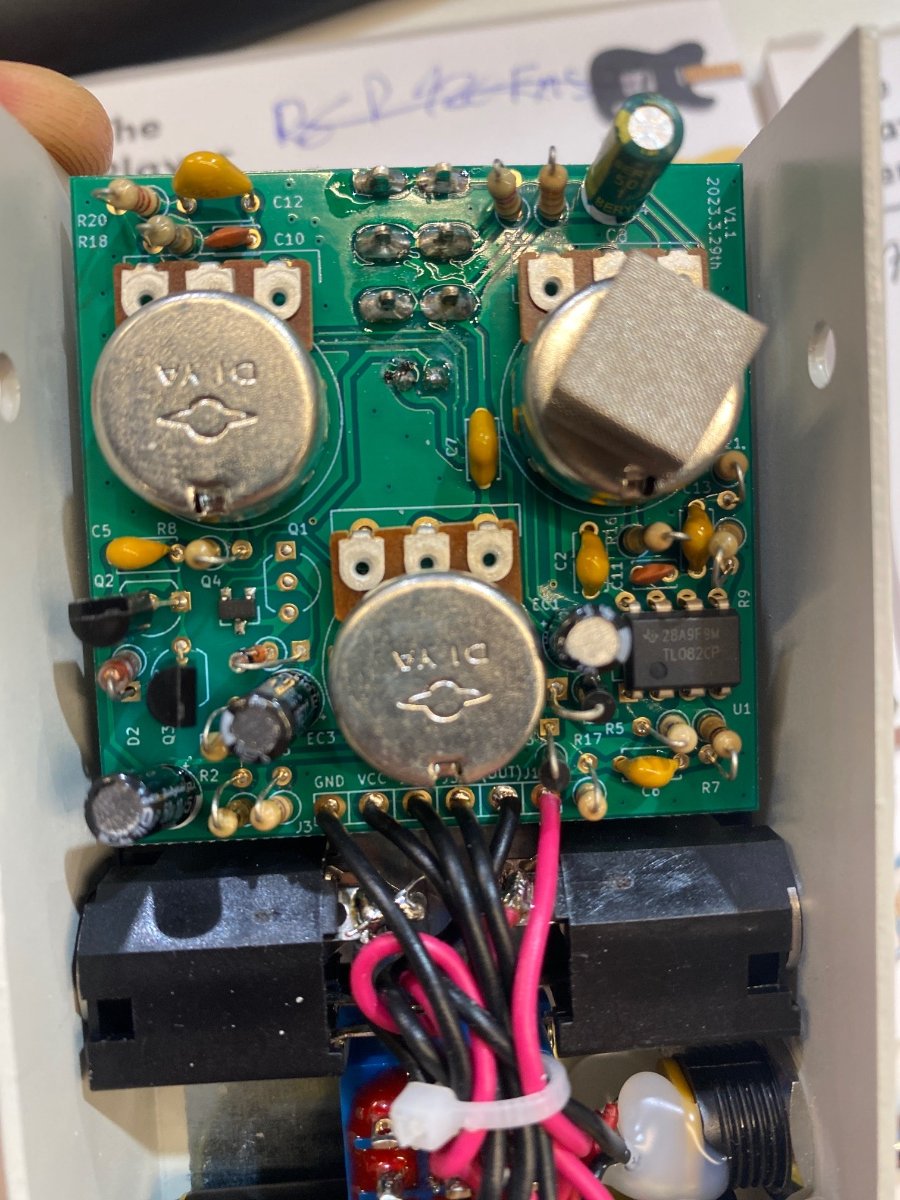

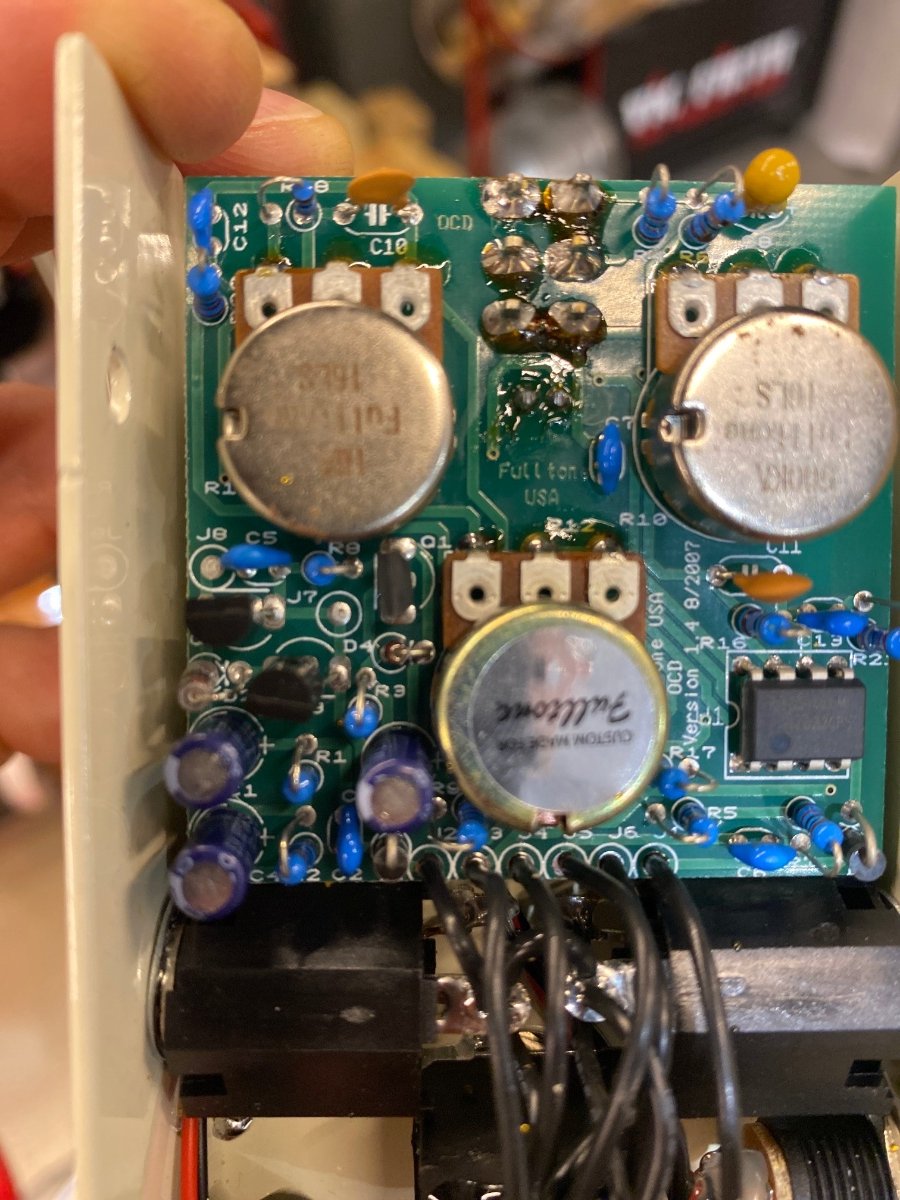

Abro los dos y reviso valores, de momento todo parece coincidir en valores lo unico que noto de distinto es algun cambio de pocision de componentes  en la parte baja que parecen corresponder a la parte de fuente del pedal en placa donde en uno estan a la izquierda y otros a la derecha pero poco mas (adjunto fotos mas abajo) y una diferencia de un transistor (Q1).

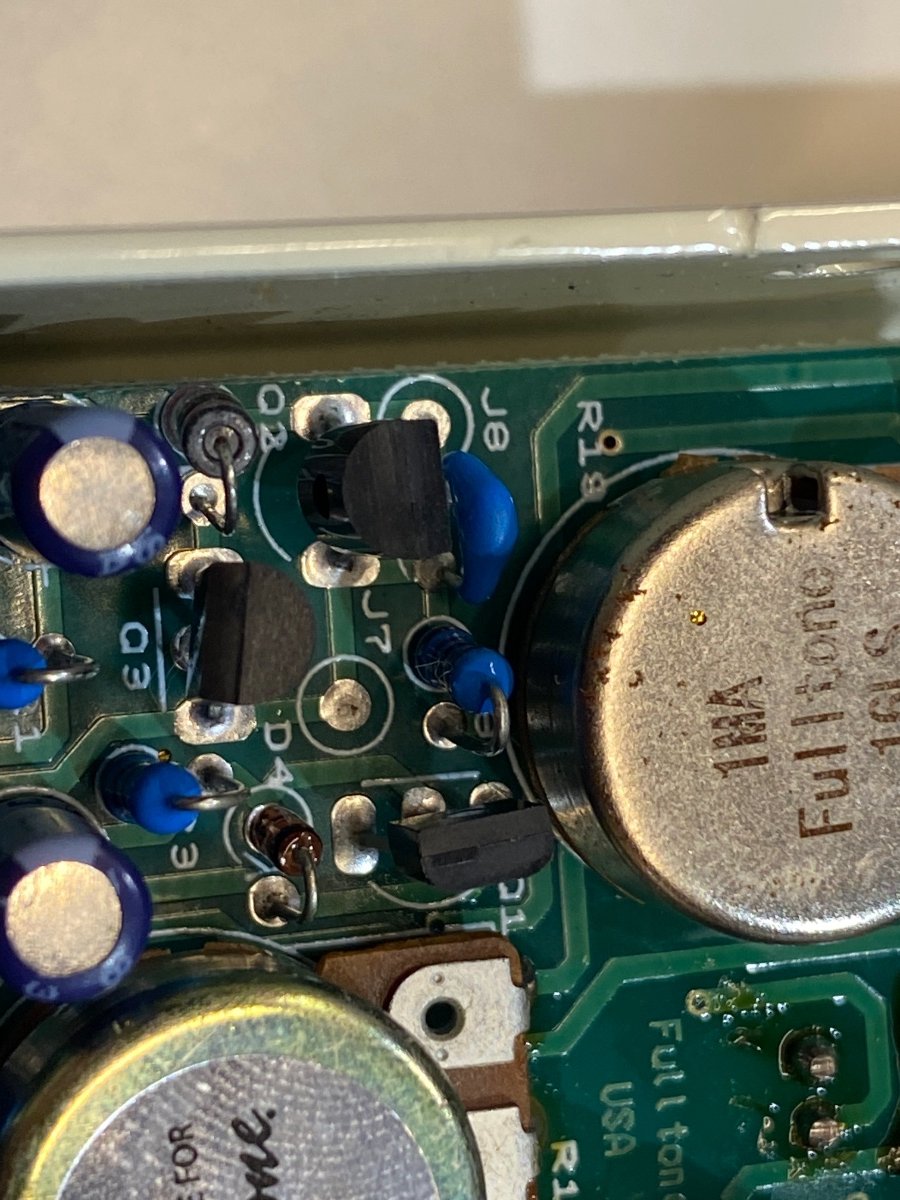

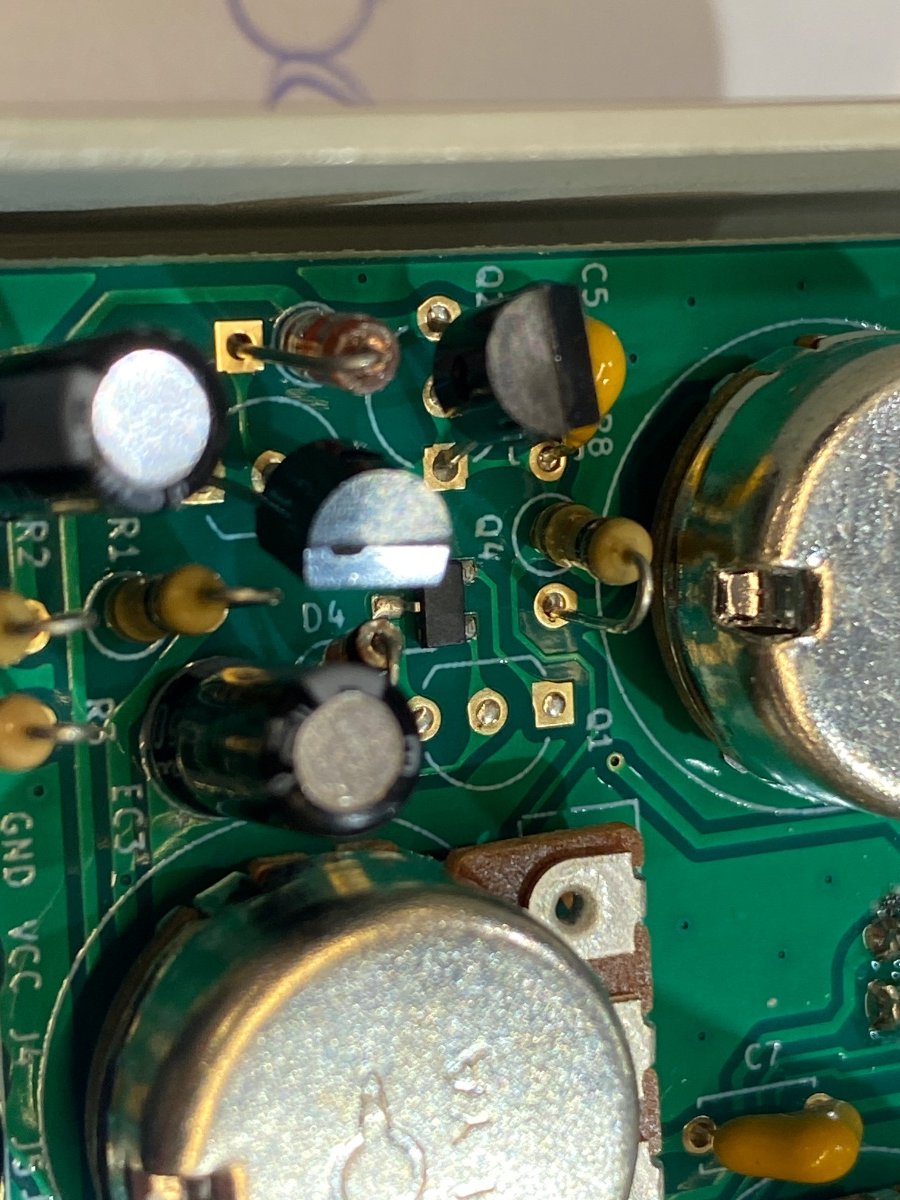

este transistor no aparece reflejado en ningun esquematico y no termino de entender su funcion en el fulltone es un bs250 y en el warm audio el zocalo esta vacio pero al lado se nota un pequeño componente smd que figura como Q4.

alquilen sabria explicarme o sabe para que se usa este transistor y si volar el smd y colocar el bs250 puede resolver la cuestion.

cualquier idea o approach al emparejamiento tambien sera bienvenido.

[Michael Myers]

El Q4 está en paralelo al Q1, los fabricantes hacen eso en las placas para tener la opción de usar transistores SMD o TH dependiendo de la disponibilidad. Hay muchos transistores o circuitos integrados que en la actualidad se fabrican solo en versión SMD.

[alewyss]

Me llama la atención la diferencia de distancia del C2 entre un circuito y el otro. No llego a distinguir a qué está conectado cada uno... pero a ojímetro,  yo revisaría ahí.

Porque un capacitor de estos que no tienen polaridad, te pueden cambiar bastante el tono del pedal.

Edited July 27, 2025 by alewyss

[Santiago Lavalle]

Buenas

por lo que estuve midiendo es un filtro de la alimentación del tl082 si bien cambia la ubicación, es un cap de 100n el pin 8 del tl082



[alewyss]

hace 7 horas, Santiago Lavalle dijo:

es un filtro de la alimentación del tl082 si bien cambia la ubicación, es un cap de 100n el pin 8 del tl082

Y bueh... me tiré un lance, y no me salió 😢

No tengo más ideas, salvo repasar los valores de todos los componentes.

Edited July 27, 2025 by alewyss

[Mostro]

Como dijo el gran Bill Finnegan, creador del Klon Centaur, con respecto a los diodos: "These are really important!" (Estos son re importantes!)

Ojo, no tengo en la cabeza el circuito del OCD, pero parece ser un clipeo por diodos como muchos pedales.

Y los transistores BS no son MOSFET? Que se usan como diodos para clipear también en, por ejemplo, el Zendrive.

Posteate el circuito.

[Nacho5]

Lo que tenés que hacer es guiarte con el esquemático del OCD. Revisar cómo interactúan los componentes y ver qué diferencias encontras.

Mirando las placas no alcanza. Sobretodo porque el Walrus tiene pinta de ser doble cara.

[Santiago Lavalle]

hace 17 horas, Mostro dijo:

Como dijo el gran Bill Finnegan, creador del Klon Centaur, con respecto a los diodos: "These are really important!" (Estos son re importantes!)

Ojo, no tengo en la cabeza el circuito del OCD, pero parece ser un clipeo por diodos como muchos pedales.

Y los transistores BS no son MOSFET? Que se usan como diodos para clipear también en, por ejemplo, el Zendrive.

Posteate el circuito.

Si este era el paso 2 apuntar al transistor que acompaña a los 2 - 2n7000 en el cliping, hacer alguna prueba, si bien se supone que en ambos casos son transistores de germanio.

en cuanto al bs250 el tema es que no parece estar en la etapa de cliping y no se exactamente lo que hace, aparte no figuar en ningun esquema pero en cualquier foto que vean como las que envie aparece.

[Mostro]

hace 2 horas, Santiago Lavalle dijo:

Si este era el paso 2 apuntar al transistor que acompaña a los 2 - 2n7000 en el cliping, hacer alguna prueba, si bien se supone que en ambos casos son transistores de germanio.

Los 2N7000 son transistores MOSFET. En su construcción o funcionamiento (acá me meto en un campo que no manejo mucho) hay un diodo de características similares a uno de germanio pero con un "knee" (curva de conducción) muy suave, por eso se los usa acá y en otros pedales para clipping.

Uno de ellos tiene agregado un diodo pero me parece que es para evitar la conducción reversa. O puede ser para lograr recorte asimétrico, no estoy seguro.

Lo que puede pasar es que los de Fulltone seleccionen los MOSFET ya que dentro de un mismo tipo puede haber dispersión de características, mientras que los clonadores chinos le ponen lo que venga. Eso sucedía en el Klon, Finnegan seleccionaba diodos, no ponía cualquiera dentro del tipo que usaba. Buscá los posteos o videos de Alejandro Fourcade cuando hicieron el Dolly.

El clon tiene 2N7000?

hace 2 horas, Santiago Lavalle dijo:

en cuanto al bs250 el tema es que no parece estar en la etapa de cliping y no se exactamente lo que hace, aparte no figuar en ningun esquema pero en cualquier foto que vean como las que envie aparece.

Hay muchos circuitos dando vuelta, en algunos hay un tercer transistor usado para prender el LED pero es un BJT común, no un MOSFET. Estará usado como diodo? Raro porque en las fotos ya se ve un diodo.

Yo pondría en papel ambos circuitos para poder comparar.
