Samuel Guedez Posted December 29, 2024 Posted December 29, 2024 Tengo un bajo sin electrónica que me habían dado hace un tiempo por un intercambio, entonces me decidí a comprarle un humbucker, un volumen y un tono, el problema es que estoy soldando todo de la manera estándar y no me da audio, suena a masa y cuando toco alguna parte que está soldada a tierra se va pero sigue sin dar audio. Sueldo el humbucker directo al Jack y si da audio pero por alguna razón no funciona con el pote de volumen Quote
arielcx Posted December 29, 2024 Posted December 29, 2024 Hola, te diría que compruebes si el pote está ok con algún tester para empezar, de paso chequear la continuidad en el circuito y ver que no haya algún corto. El capacitor del pote de tono también lo pusiste? Quote
Bassergio Posted December 29, 2024 Posted December 29, 2024 Foto del circuito, si no cómo vamos a saber que está mal ?? Quote
colorock Posted December 29, 2024 Posted December 29, 2024 si no tenes tester (es algo muuuuuuuuy barato que te soluciona muchos problemas y te hace perder menos tiempo) recorre el circuito golpeandonoslas con algo metálico en el circuito del vivo desde el Jack hasta el mic, para ver donde se corta. Quote

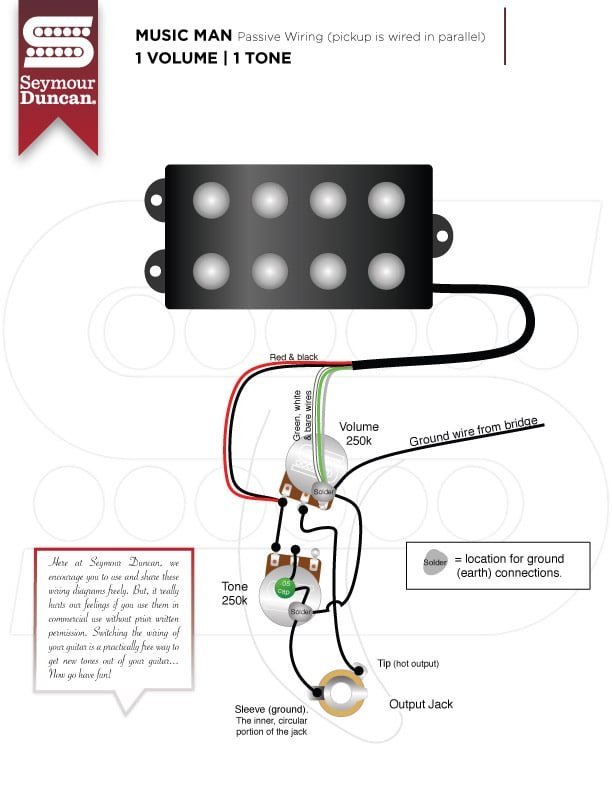

Samuel Guedez Posted December 29, 2024 Author Posted December 29, 2024 hace 40 minutos, colorock dijo: si no tenes tester (es algo muuuuuuuuy barato que te soluciona muchos problemas y te hace perder menos tiempo) recorre el circuito golpeandonoslas con algo metálico en el circuito del vivo desde el Jack hasta el mic, para ver donde se corta. hace 5 horas, Bassergio dijo: Foto del circuito, si no cómo vamos a saber que está mal ?? hace 8 horas, arielcx dijo: Hola, te diría que compruebes si el pote está ok con algún tester para empezar, de paso chequear la continuidad en el circuito y ver que no haya algún corto. El capacitor del pote de tono también lo pusiste? Usé estos dos esquemas como guía, el primero es el último que usé aunque tampoco me dio resultado. Corolock, ¿podrías volver a explicar lo que dijiste? Quote
Bassergio Posted December 29, 2024 Posted December 29, 2024 Pero pone la foto del que armaste vos !! Así podemos ver si hay algo mal hecho Quote
marianozz Posted December 29, 2024 Posted December 29, 2024 Y de paso decí que marca de microfono estas usando, para ver adonde va cada cable... fijate que los de las dos marcas que subiste son diferentes... el tuyo no trajo instrucciones? Quote
Bassergio Posted December 29, 2024 Posted December 29, 2024 (edited) También habría que ver cuál es el micrófono que estás instalando ya que no todas las marcas utilizan los mismos colores para las mismas cosas. Quizás estás poniendo en corto las bobinas por conectar las inadecuadamente. Si te fijas los dos diagramas que pasaste conectan los colores de forma diferente. Edited December 29, 2024 by Bassergio Quote
