Pedal de expresión DIY o casi diy

[colorock]

Necesitaba un pedal de expresión para la HeadRush gigboard , y siempre me pareció muy caro el original

asi que compre uno de la marca Moog , que es pedal de expresión , esto es importante porque trabaja por variación de voltaje , con un cable trs

lo probé y andaba bárbaro, pero…. Para prenderlo y apagarlo necesitaba un footswitch más , que alterne entre volumen y wah

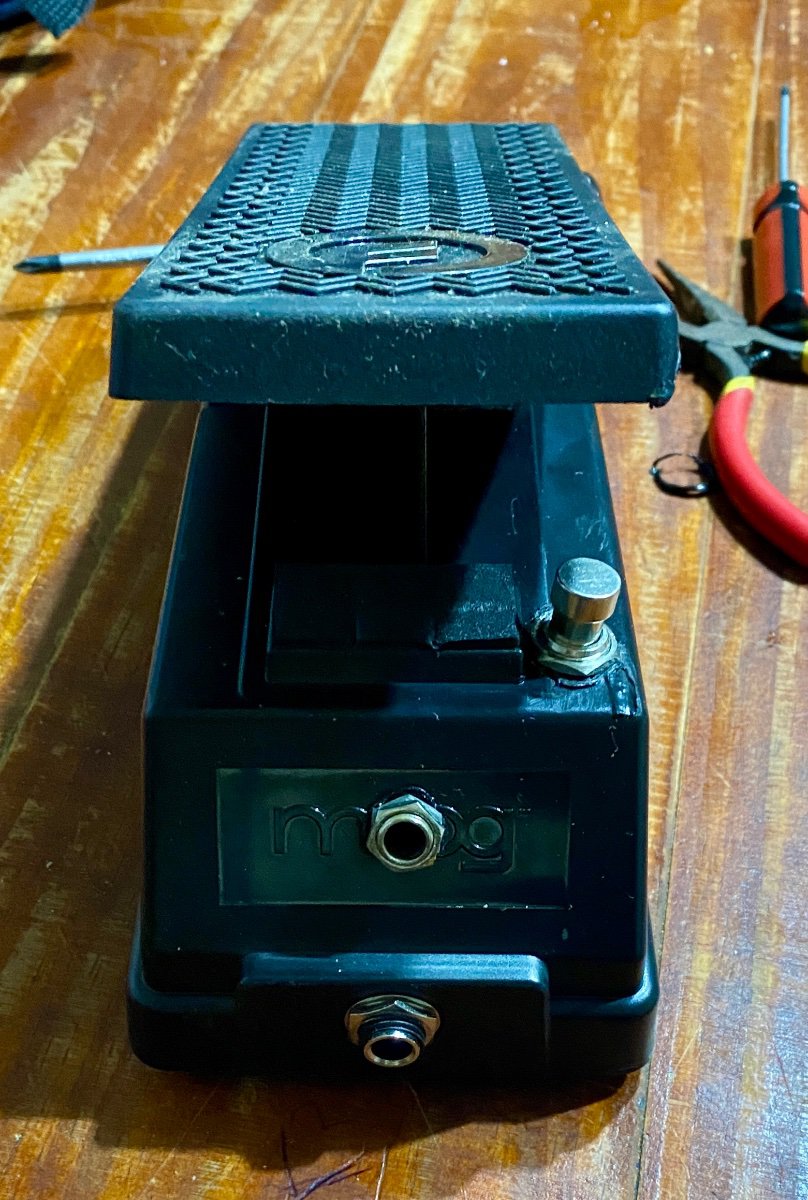

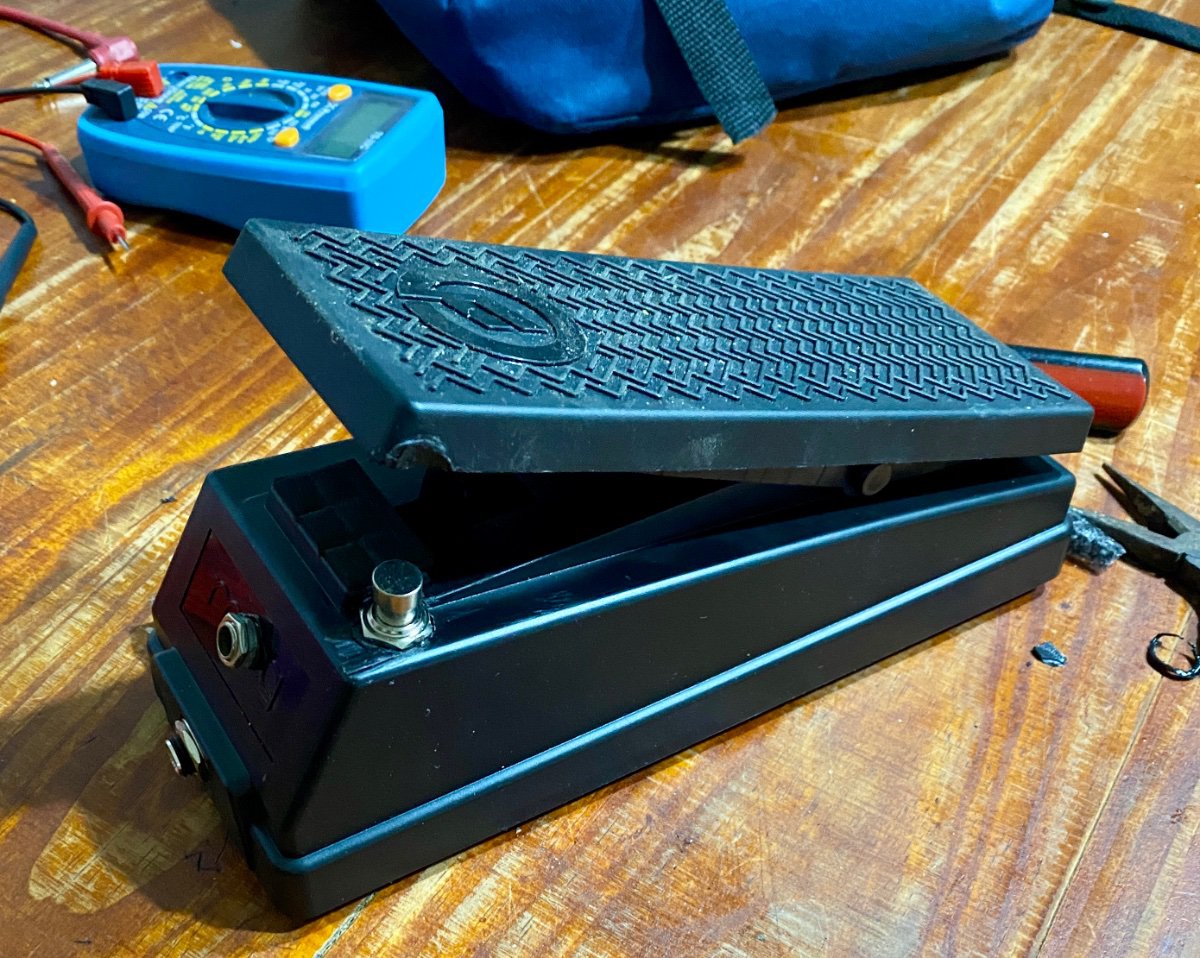

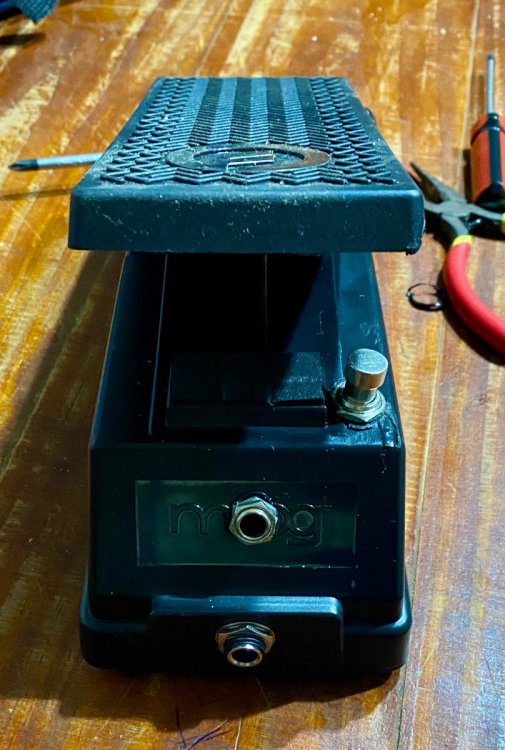

era un simple interruptor , y buscando encontré un 3pdp ( no era nesesario que sea de 9 patas , pero era el que tenía , le hice un hermoso agujero para el switch , otro para el Jack y listo, tenia un pedal de expresión con corte todo en uno

tuve que ajustar un poco para que no se apague al apenas pisarlo o tuviera que tirarle los 100 kg arriba, cortar algo de plástico aquí y allá y quedo bárbaro .

de cerca me pase un poco con el cuchillo y raspe de más , pero no importa , quedo con rock

compre ese moog porque era muy barato, ni daba para ponerse a mecanizar todo el pedal

[Mashe]

Hola Colo. Buen laburo!

Pasate mas detalles, modelo del Moog, esquema o los consejos que creas pertinentes para gente que tiene soldador, HR y no le teme a nada.

Son para un amigo.



[colorock]

Hola @Mashe Es un moog ep-3 vale hoy en ml 75 mil pesos, si me ponía a mecanizar y potes, jacks, etc iba a andar por ahí calculo

Tiene un pote adicional afuera para cerrar el máximo que no simplemente va en 10 y abajo un Switch para dos opciones de pedaleras, ambas funciona pero una al pisar al mango el pedal llega hasta un 80% algo así, pero la otra está perfecta

Arme afuera un interruptor (yo use lo que tenia ) de un solo polo es suficiente , o sea abierto o cerrado y lo soldé a un jack mono. No necesitas cable mallado porque no va audio por ahí, solo voltaje . Le hice 2 agujeros con el soldador donde se ve en las fotos , tuve que cortar una pata interna de plástico de una placa, no pasa nada queda perfecto igual, y listo, ah también tuve que trabajar un poco la base de donde se pisa, del lado de abajo, para que baje completo casi, porque sino al máximo no pasaba de 80%
una re pavada , por muy poca plata, el pedal original no hay creo ahora y sale 3 veces más

Edited June 13, 2024 by Rolo

[colorock]

En caso que no quieras modificar nada , el pedal funciona como viene, y lo enciendes o apagas , o cambias del modo A o B ( en hardware design) con un pulsador cualquiera. Que puede ser con o sin retención y lo seteas desde global

[colorock]

Ufffff maldito predictivo
@Rolo  podrías donde dice Jacinta cambiarlo por Jack , y ya que estás acomodar cerrar que está con S

está en el Mje que le respondo a mashe

Edited June 13, 2024 by colorock

[Rolo]

hace 26 minutos, colorock dijo:

Ufffff maldito predictivo
@Rolo  podrías donde dice Jacinta cambiarlo por Jack , y ya que estás acomodar cerrar que está con S

está en el Mje que le respondo a mashe

Listo. Te lo acomodé bastante...
