Es viable armar un preamp de marshall en formato pedal?

[GuvNor]

Como andan los grosos de la sabiduría electrónica? les traigo dudas como siempre, porque ante todo ignorante... pero con inquietud jaja.

Es viable armar un preamp pero en formato pedal similar al que usaban los amplis Marshall de la linea Mosfet (transistorizada 80s/90s) ???.

Tuve uno y me parecieron muy lindos equipos con un sonido muy autentico marshall, pero con la "dureza" tipica de un amplificador transistorizado. Entonces queria saber si era posible usar el preamp de un equipo asi con un ampli valvular (compraria uno para usarlo de pre, pero se fueron al diablo los precios y estoy pobre).

Encontre este esquema de un modelo 5210 que tiene la misma configuracion de controles que un JCM800:

1) Se podra llevar a un formato pedal alimentado por 9/18v?

2) Valdra la pena o sera mas facil armar un Guvnor y listo?

3 ) Se pueden tomar algunos valores de este preamp para modificar los de un Guvnor y acercarse mas? o estoy tirando fruta radioactiva?

Desde ya, muchas gracias por cualquier dato al respecto.

[Mostro]

Se puede tranquilamente. El tema es que en general los pre de equipos transistorizados que usan integrados tienen fuente partida, +15/18 y -15/18 V. No tan fácil de hacer en un pedal, se podría con un doblador / inversor de voltaje tipo el 7660, hay que ver.

Pero hay que ver si el preamp solo suena bien, depende donde lo enchufes. Se puede hacer un prototipo en protoboard primero para ver como funciona.

[Marcelo Marot]

En principio se puede armar en formato pedal. Tendrías que adaptarlo al formato de fuente simple creando una tensión de referencia intermedia y ver si te queda suficiente rango dinámico.

Por ejemplo, la tensión más habitual de los pedales es de 9V. Hace falta crear un pin de referencia a 4,5V normalmente si se usa un integrado con un dropout de salida simétrico (por ejemplo el TL 071/072/074) ó 3,3V más o menos para integrados asimétricos como el LM324 / LM2902 . Además el rango dinámico de salida te queda reducido a sólo 6V y entonces el pico de salida máximo es la mitad, es decir apenas 3V. El headroom se reduce mucho frente al preamplificador montado dentro del amplificador , pero teniendo cuidado de no poner demasiada ganancia podría andar bien.

El pin de referencia puede armarse con dos resistencias de bajo valor haciendo un divisor resistivo y un capacitor para filtrado extra, o puede añadirse un amplificador operacional extra como seguidor de tensión para crear un pin de masa artificial. Algo como esto:

En este esquema yo "invento" un pin de GND artificial usando un amplificador operacional que hace de buffer. R8 y R9 me dan la tensión que necesito, cerca de 3,6V porque usé el LM324 . C5 hace un primer filtrado y con R12 y C6 hago un filtrado añadido. Todo esto iría dentro del pedal.

La opción del inversor que mencionó Mostro es una opción si querés recuperar rango. Yo veo dos variantes:

- Elevación ó inversión de tensión desde dentro del pedal , tal como se hace en el Klon Centaur. Para mí es lo más complejo y delicado.

- Elevación ó inversión de tensión desde fuera del pedal. Es comparativamente más fácil  pero posiblemente tengas la limitación de no tener el pin de referencia, lo vas a tener que crear.

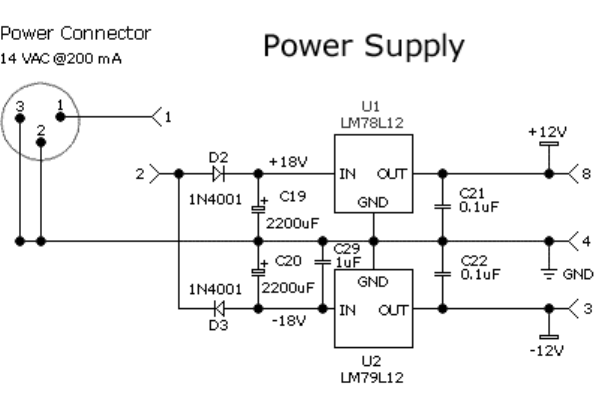

Una alternativa a la elevación de tensión con chips dedicados es crear (o conseguir) una fuente lineal de mayor tensión (15V, 18V,24V) que puedas usar por fuera. Un ejemplo posible : la alimentación que usa el theremin Etherwave.



Parte de un transformador de 14V alternos y con dos diodos hace rectificación de media onda, una para el positivo y otra para el negativo. Los capacitores de filtro tienden a cargarse cerca del pico de tensión del secundario del trafo. Con un mecanismo así fácilmente podrías lograr 24V (12 + 12) o más. Luego puede añadirse la regulación lineal si hace falta.

Edited November 24, 2022 by Marcelo Marot
esquema más grande

[Marcelo Marot]





hace 4 horas, GuvNor dijo:

2) Valdra la pena o sera mas facil armar un Guvnor y listo?

3 ) Se pueden tomar algunos valores de este preamp para modificar los de un Guvnor y acercarse mas? o estoy tirando fruta radioactiva?

El circuito de ecualización que usa el overdrive Guvnor es un tanto distinto al del preamp 5210. Si tu idea es copiar la ecualización del Guvnor por ahí te conviene más armar una réplica del mismo donde puedas anular los diodos de recorte, entonces tendrías un  modo overdrive y un modo preamp. Es una posibilidad.

[esteban_puma2013]

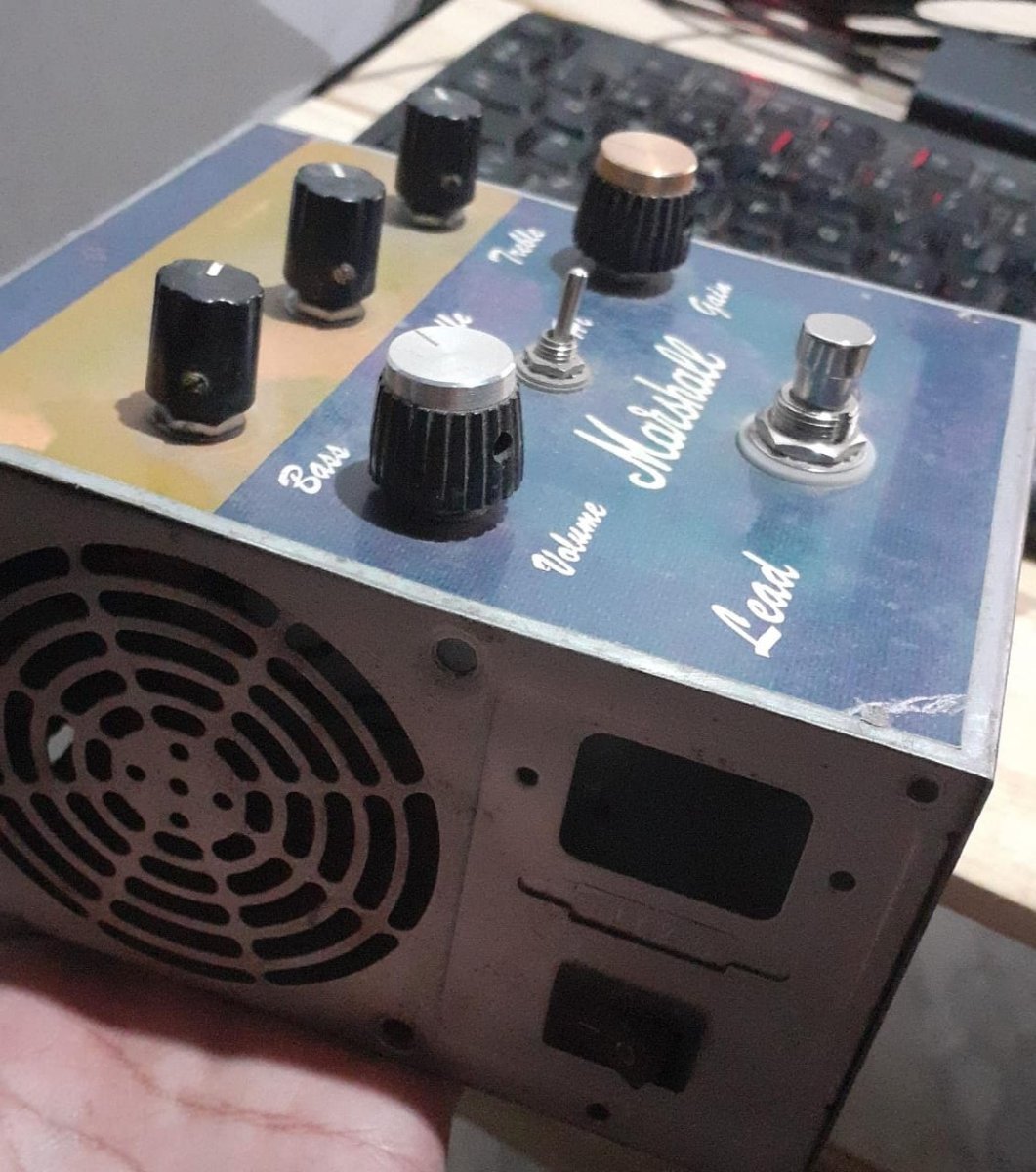

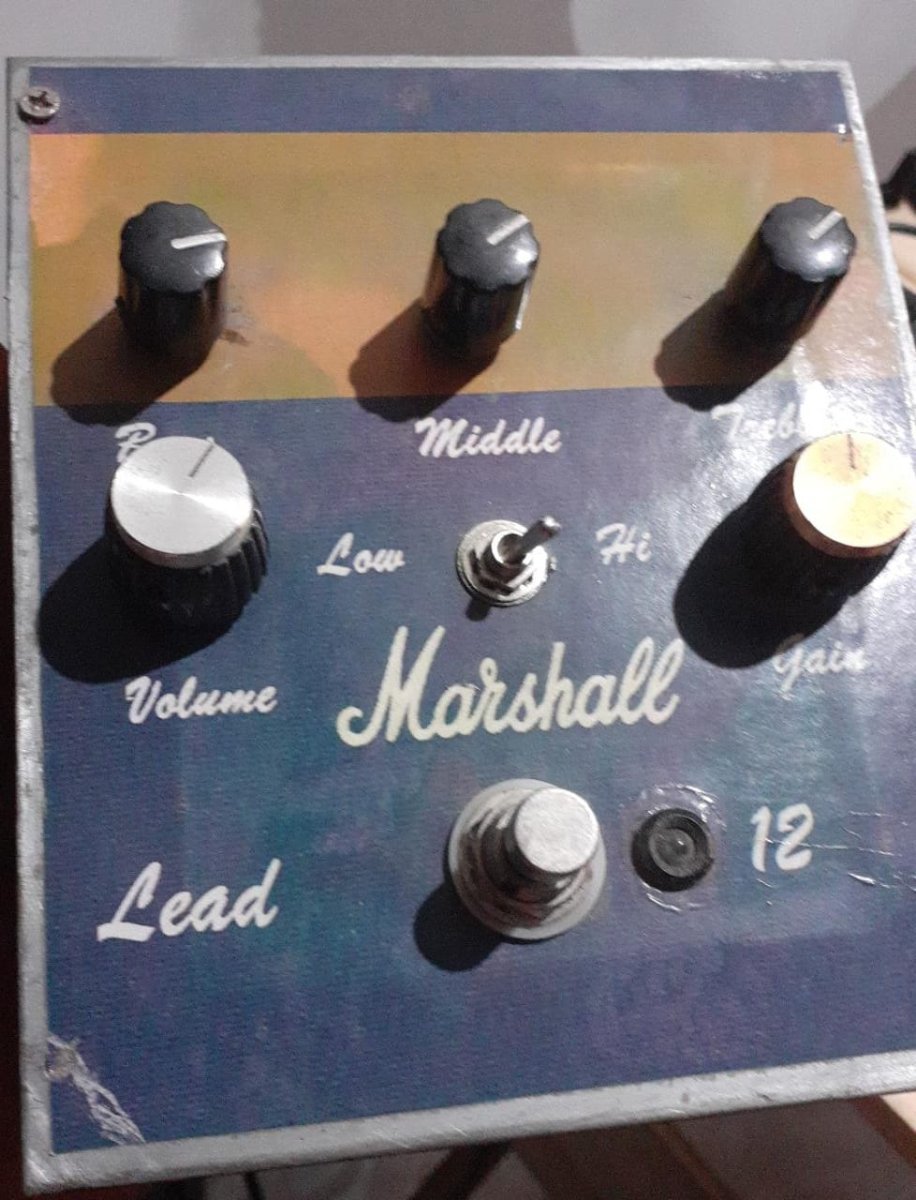

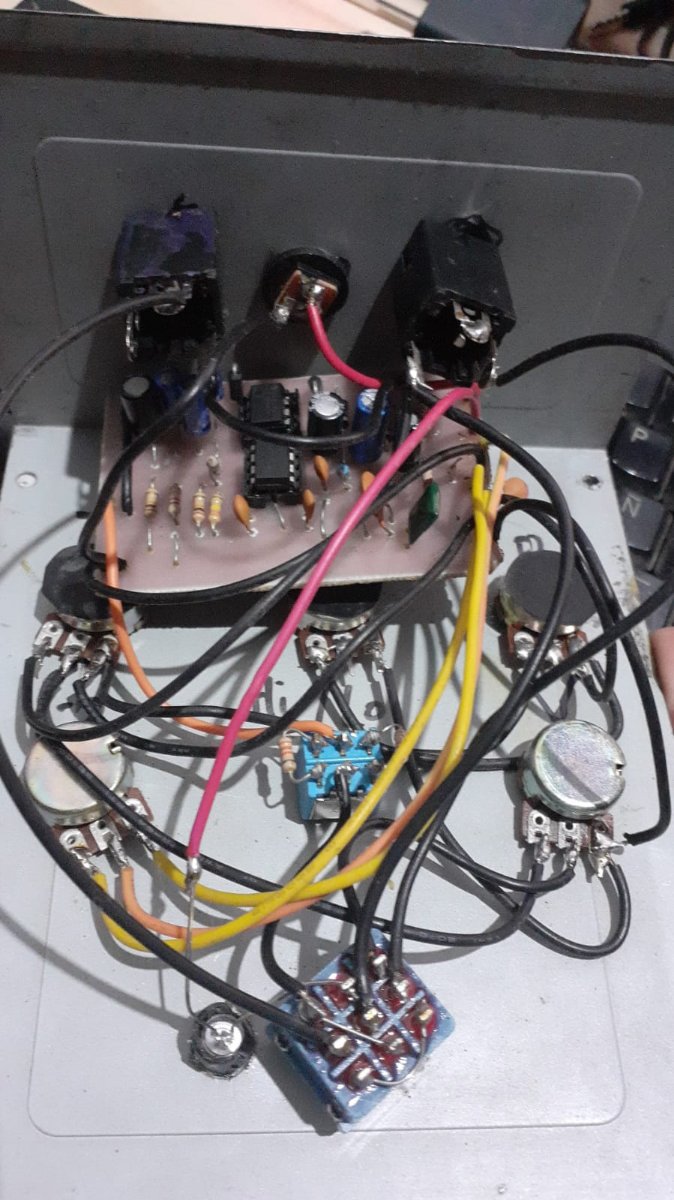

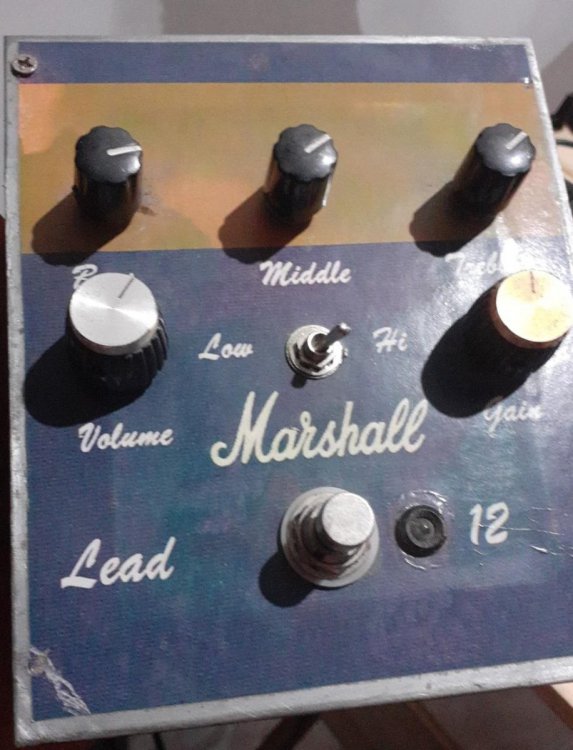

Hola yo me arme un pre del Marshall lead 12, obvio usando un LT1054 y el MC1458 que usa el circuito a 9V. Suena a plexi CASI 800 adentro de una fuente de PC

Pero por suerte ya deje toda esa mierd4 del r0ck y ando en otra, asique si te sirve o interesa pasate y llevatelo, abrazo♥

jaja





[esteban_puma2013]

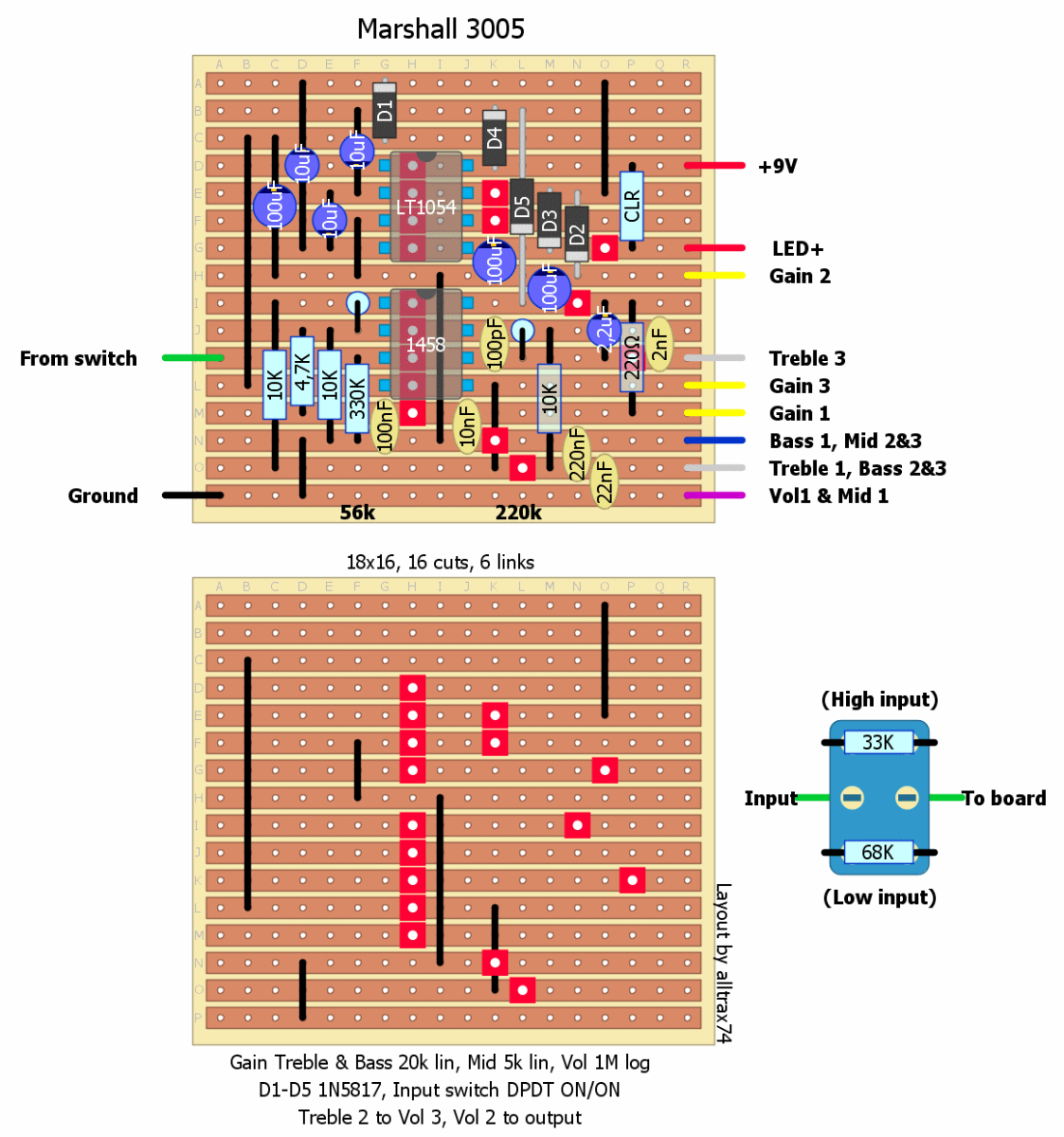

adjunto layout que utilice de tagboardeffects.







[Julio D. Pogonza]

Si podes armate un pre valvular, yo tengo uno que me hice hace años y es un caño lo unico que le falta gain para mi gusto asi que si o si le tengo que meter un over para lograr la disto que necesito pero el sonido garpa a morir. Lo uso con una potencia de 5w valvular y es un caño para joder en casa. Lleva solo 2 12ax7 que es lo mas caro después es casi lo mismo que armar un pedal solo en un gabinete un poco mas grande.

[GuvNor]

hace 53 minutos, esteban_puma2013 dijo:



adjunto layout que utilice de tagboardeffects.







uh que grande, no lo habia visto ese proyecto ( y mira que busque :P) me viene genial.

Te mando Mp y vemos si vos no lo usas y podemos coordinar te lo compro o cambio por algo que te sirva si te parece.

Muchas gracias!!!
