Circuito Stratocaster con llave selectora de 7 pines

[Juani Berlik]

Buen día muchachos, tengo que cambiar un Mic en mí Sx y trae una llave selectora de 7 contactos, aproveche que sacaba el mic para sacar todos los cables y poner nuevos y mejores, junto a los potes.

Pero no me percate antes de hacer un diagrama de como iba conectado todo o de sacar una foto al menos.

Cuestión que buscando en internet no encuentro ni un solo diagrama con una llave selectora de 7 contactos como la mía.

Alguien tiene alguno para pasarme o alguna idea de cómo es la comparación de una de 8 a una de 7?

Saludos

[mcniac]

fijate en el sitio de seymour duncan que hay mil planos

[Juani Berlik]

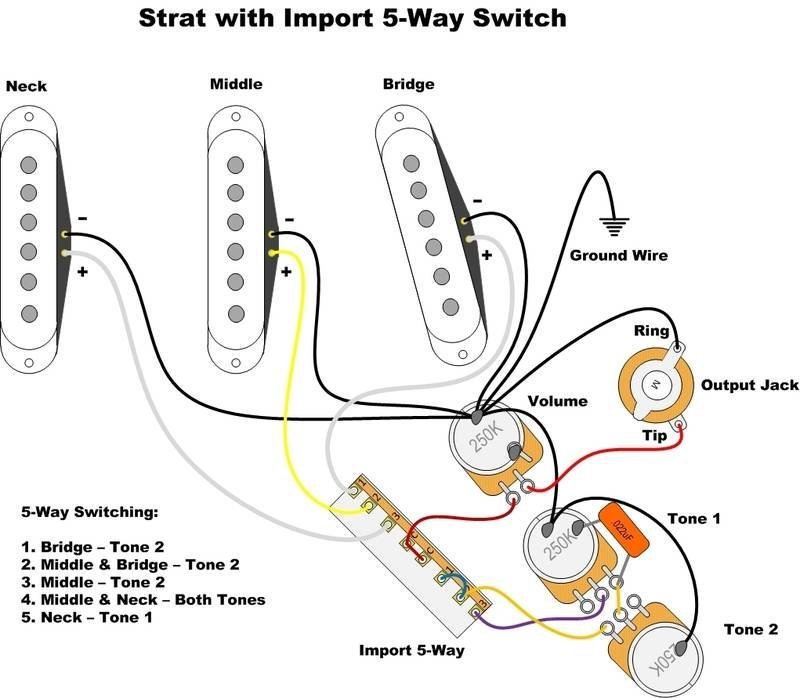

Al final encontré uno similar en internet, que tiene dos patas de masa unidad entre si, conectadas al pote de volumen. Solamente habría que usar la pata del medio de la llave conectada al pote. Lo demás todo igual que en el diagrama.

Lo dejo por si en el futuro le sirve a alguien más (o yo vuelvo a hacer macanas, lo que ocurra primero)
