Me hice una fuente para la pedalera y te la muestro

[Manco]

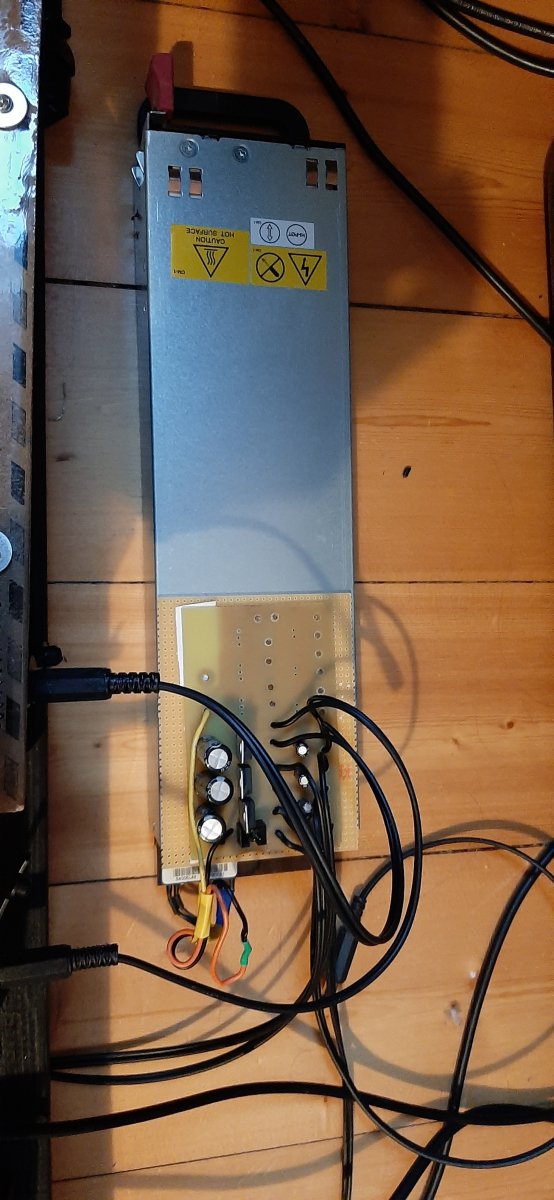

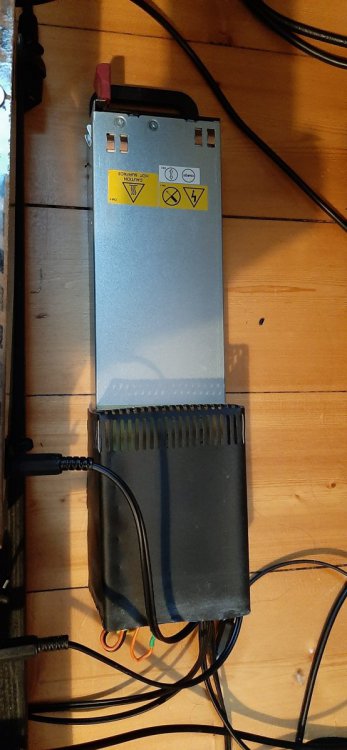

Hola estimados, queria contarles que me hice una fuente, reciclando una fuente de servidor. La salida es muy estable. Le hice una pcb con 3 LM7809, pero con lugar en la placa para 6, y con posibilidad de conectar hasta dos pedales por cada regulador. Cero ruido.

Vivo en Alemania y en la calle encuentro de todo. Hace unos meses encontre un servidor HP rackeable. Con 2 fuentes.

Por el momento no siento que levante temperatura, ya que lo que consumen mis pedales es muy poco. Tengo que seguir usandola y ver que tal se comporta. Por ahora no le puse el cooler. Ya que es super ruidoso. Si llegase a hacer falta, sera un factor determinante y ahí me pasaré a un transformador común y corriente y un puente de diodos.

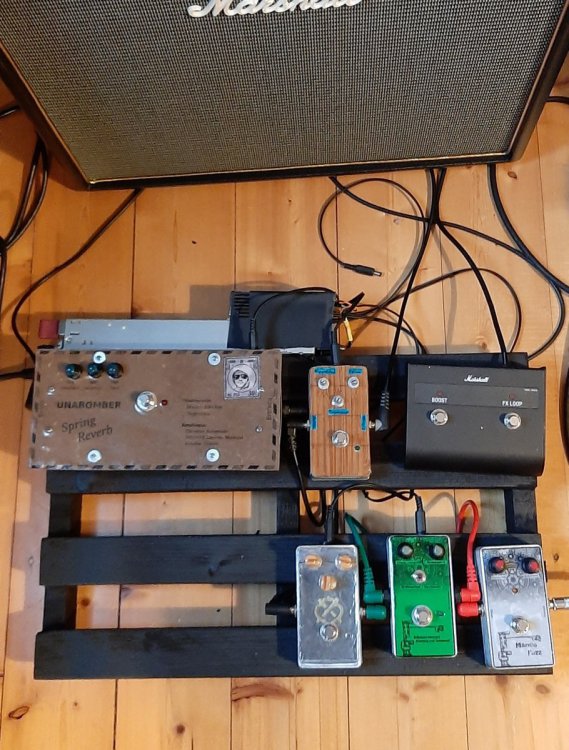

Los pedales son todos caseros (excepto por el marshall) y la pedalera, algunas maderas con clavos pintadas de negro.
Mi proximo proyecto es un pedal echo/delay con PT2399


Les dejo unas fotos.

[Matias Gaburri]

Tremeeendooo!!

Hace unos dias apareció en casa una fuente de 12V y 3A "Para probar estéreos de autos", que claramente se transformará en algo similar a lo que mostrás e.e.

Interesantísima esa reverb a resortes!

[Libitumma]

Un argentino suelto en Alemania !!

[guidopaolini]

En un mes me voy para Suiza! Que parte de Alemania?

[ska_gatotw]

No vas a tener problemas de temperatura, estás a 1/10 o menos de la capacidad, usala tranquilo.

[Manco]

hace 11 horas, ska_gatotw dijo:

No vas a tener problemas de temperatura, estás a 1/10 o menos de la capacidad, usala tranquilo.

Si. Calculo que no va a haber pro lema. Son como de 200watts estas bichas... el pedal que mas consume es el reverb. Que tiene un elevador de tension adentro, alrededor de 70mA x 9volt. Los otros andan por los 12 mA cuando estan encendidos, por el led .... No se cuanto consumen lm7809 ya de por si... pero si andonsobrado... traigan sus pedaleras qurnla alimentamos todas de esta.

Lo lindo que tiene es que es chatita. Un poco larga nomas. Ademas de que me salió gratarola

[Manco]

hace 13 horas, guidopaolini dijo:

En un mes me voy para Suiza! Que parte de Alemania?

Al Norte de Alemania. Baja Sajonia, casi tirando para el lado del holanda. Estoy a la loma del orto. Jajajaja. Suerte con los suizos!

[kryoz]

Buenísimo, no vas a necesitar cooler, esa fuente encima es de server (o sea watts reales) y como mucho vas a estar usando 1a por regulador que es lo que se banca, son 40w, u 80w en caso de que uses los 6.

Le estas dando margen de 500ma a cada pedal que conectas, un montón, hasta podías agregar 2 salidas más por cada regulador y tampoco vas a tener drama.

[Marcelo Marot]

La idea de repartir las salidas  de alimentación entre varios reguladores es interesante; sin embargo no estaría de más añadirles a los reguladores un disipador ó un trozo de chapa de aluminio para mantenerlos más frescos en caso de conectar cargas de gran consumo (pedaleras, efectos digitales, etc) ó en caso de producirse cortocircuitos fortuitos.

Por otra parte, la corriente (y por tanto la potencia) de salida que puede proporcionar esta fuente queda limitada por la corriente que pueden proporcionar los reguladores LM7809: hasta 1,5A en caso de usarse una disipación ideal, y hasta 400mA en caso de que los reguladores estén al aire (suponiendo que la tensión de entrada de los reguladores es de 12V y la temperatura ambiente no supera los 40ºC ;igual yo no recomendaría sacar más de 300mA por regulador en estas condiciones).



[Manco]

Al final si hace falta cooler.  Con 23 grados en la habitación la fuente corta sola en 45minutos o una hora. ....

[Manco]

Buenas, que tal. Hago un update.

La fuente más de una hora encendida no se la banca. Había probado con los coolers originales de la fuente, pero parecían un avión despegando.

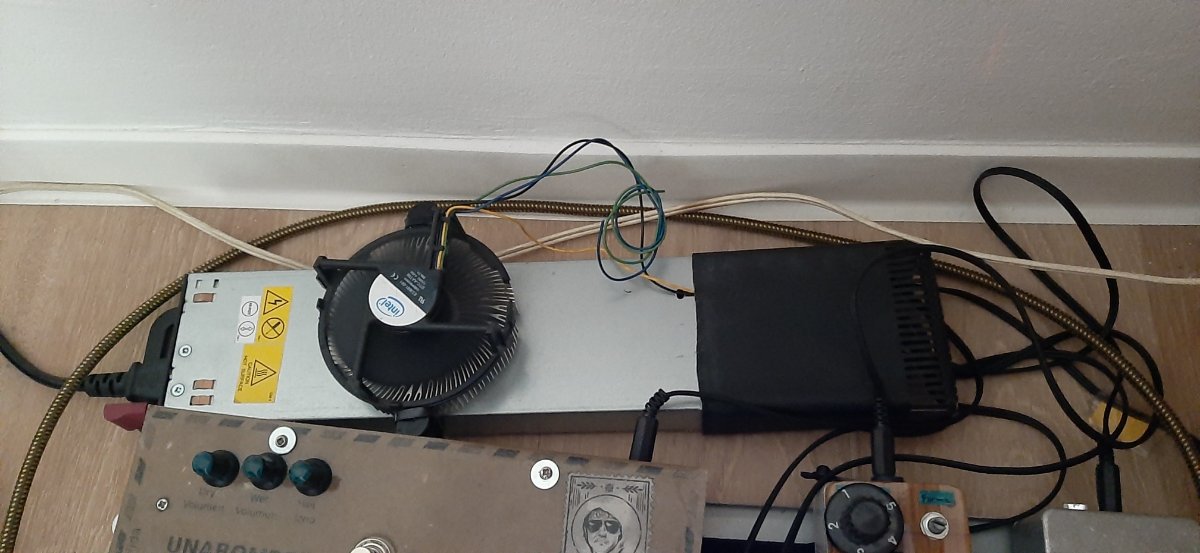

Al final use un ventilador con el disipador de un micro de pc que encontré la calle (gabinete, fuente y mother con micro) directo sobre la fuente. Justo ahí, del lado de adentro, tiene un pad disipador y utiliza el gabinete de la fuente para disipar. Así que con este cooler ayudo un poco. Lo estuve probando estas últimas semanas y anda bárbaro.
