Falla led en pedal

[GRF]

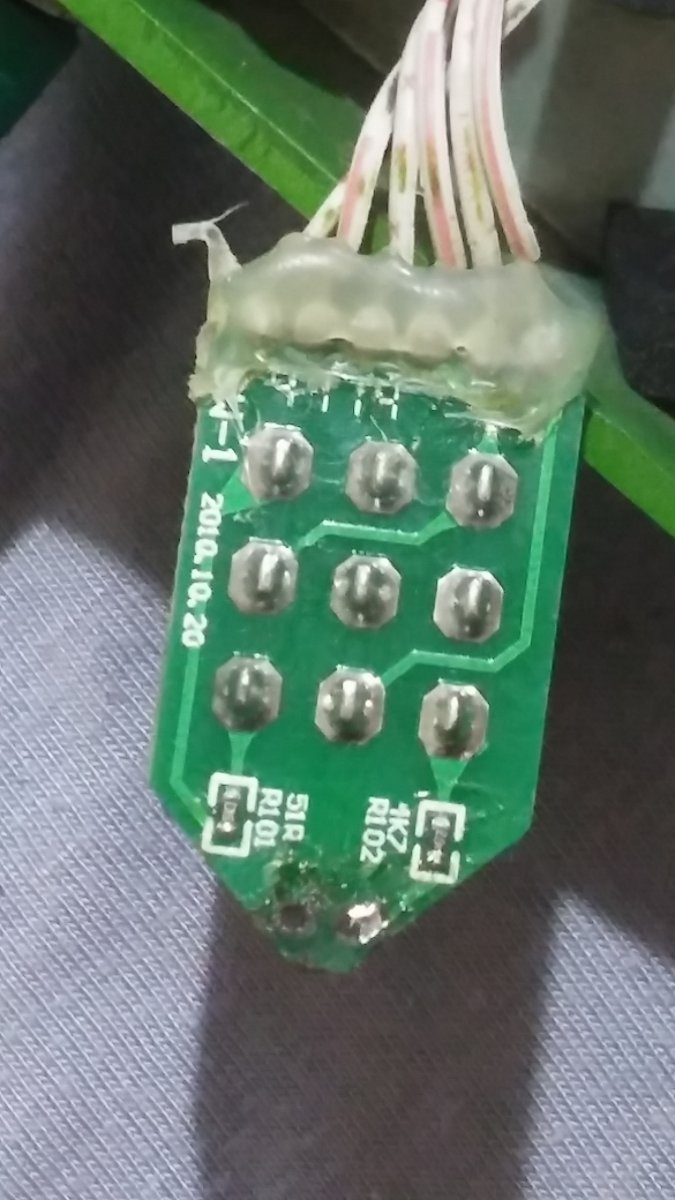

Buenas! Compre un pedal usado al cual uno de sus led no andaba. Lo desolde y al cambiarlo por otro nuevo tampoco anda.

Puede ser que este quemada la resistencia de 4k7? Como son microscopica no tenga idea. Y si asi es el caso se podria reemplazar por otra?

Pd: se notaba que ya le habian cambiado el led por otro, ya sea por el color y por la soldada engorrosa que tenia



Edited November 9, 2020 by GRF

[Iannucci Audio]

Se habrà levantado la pista? Se ve medio medio eso.. Aplicaron mucho calor talvez. Si tenès un tester, medì si tiene continuidad el pad sano con la parte de abajo de esa resistencia  de 4k7 y el otro pad deberìa tener continuidad con alguno de los pines del switch

[colorock]

Es smd? Un dolor de egg jaja



[gsenjoii]

Tranquilamente se puede cambiar. Como dicen arriba, medi continuidad. sino ante la duda vola la resistencia y ponele una nueva, salen $1. compra una de 1/8w que son chiquitas sin llegar a la dificultad del smd (si no tenes mucha experiencia con este tipo de montaje de componentes).

[Perro Negro]

Si, se ve que han levantado la soldadura.

Pero no pasa nada, como te comentaron: es solucionable.

Ante todo, probá al simple contacto (sin soldar) si anda un Led ahí, cerca de la resistencia 4k7.

[GRF]

Muchas gracias por la respuestas muchachos! La pista esta un poco levantada pero hace contacto, el tema es la pista del otro pad que esta impresa por el otro lado de la placa. Esa esta complicada y no llega a hacer contacto.

Probe el led sobre la pista y enciende, asi que descarto que la resistencia este quemada (y me ahorro un dolor de egg como dice colo jaja)

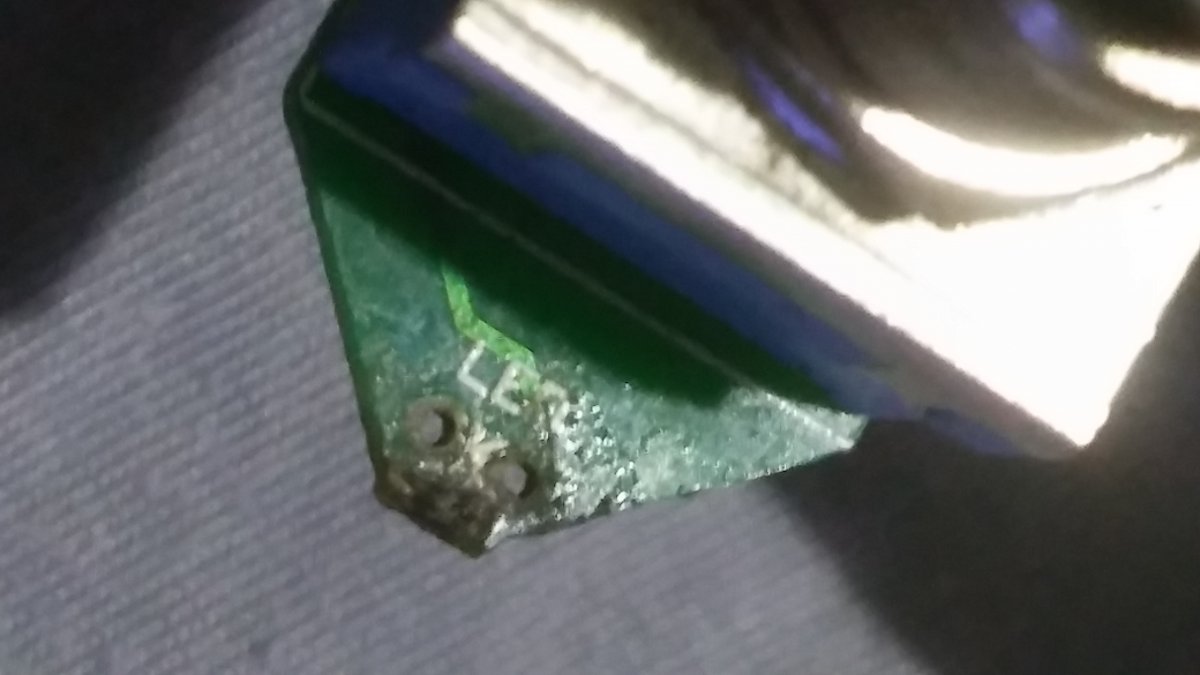

Hay alguna manera de solucionar lo de la pista para que llegue al pad? Aca les dejo una foto donde se ve que esta cortada la pista.

Edit: bueno entre a probar algunos led para elegir color y de tanto poner y sacar ya la otra pista que estaba un poco levantada quebro. Asi que ahora ninguna llegan a los agujeros, mala mia. Ah! El led que estaba anda asi sospecho cuando lo cambiaron nunca anduvo por mal contacto



Edited November 9, 2020 by GRF

[Iannucci Audio]

hace 50 minutos, GRF dijo:

Muchas gracias por la respuestas muchachos! La pista esta un poco levantada pero hace contacto, el tema es la pista del otro pad que esta impresa por el otro lado de la placa. Esa esta complicada y no llega a hacer contacto.

Probe el led sobre la pista y enciende, asi que descarto que la resistencia este quemada (y me ahorro un dolor de egg como dice colo jaja)

Hay alguna manera de solucionar lo de la pista para que llegue al pad? Aca les dejo una foto donde se ve que esta cortada la pista.

Edit: bueno entre a probar algunos led para elegir color y de tanto poner y sacar ya la otra pista que estaba un poco levantada quebro. Asi que ahora ninguna llegan a los agujeros, mala mia. Ah! El led que estaba anda asi sospecho cuando lo cambiaron nunca anduvo por mal contacto



Si querès hacer algo fàcil sin tener que agujerear denuevo, agarrà un destornillador plano y raspà sobre la pista suavemente ( como para barrer la malla antisoldante pero que no rompas la pista). Cuando veas la pista color cobre al aire, aplicale un pelin de estaño. Posicionà el Led en los agujeros y sin cortar los pines, dale una pequeña vueltita para que llegue a apoyar de manera horizontal el pin del LED sibre la pista de cobre descubierta. Una vez que esten paralelos y tocandose , aplicà un poquito de estaño y ya quedarìa soldada esa pata a la pista.. Es una soldadura fràgil ya que el estaño no se usa para fijar algo como si fuese una soldadura de una autògena. El ajugero deberìa fijarlo y contener el stress pero bueno. Ahì no queda otra màs que agujerear deneuvo.. Si el largo del LED nuevo no da para dar una vueltita al rededor de la plaquita, Ponè los pines en forma de L y hace lo que te comentè pero sin dar la vuelta por los agujeritos (digamos ni pases los pines por los agujeros. Lo importante es que sueldes las dos patitas sobre las pistas descubiertas (ya sin malla) quedando las dos (pista y pata) paralelas. Si podès hacè que al menos 5mm de pata llegue a empastarse con 5mm de pista( cuando menos suelde màs fràgil va a quedar). Super solucionable y si no movès el LED con el dedo , te va a durar toda la vida

[Iannucci Audio]

Ojo con el calor, si ves que empieza a derretirse lo verde, para y volve a intentar en unos segundos porque sino vas a seguir saltando la pista.. Igual es solucionable, traquilo

[GRF]

hace 1 hora, Iannucci Audio dijo:

Si querès hacer algo fàcil sin tener que agujerear denuevo, agarrà un destornillador plano y raspà sobre la pista suavemente ( como para barrer la malla antisoldante pero que no rompas la pista). Cuando veas la pista color cobre al aire, aplicale un pelin de estaño. Posicionà el Led en los agujeros y sin cortar los pines, dale una pequeña vueltita para que llegue a apoyar de manera horizontal el pin del LED sibre la pista de cobre descubierta. Una vez que esten paralelos y tocandose , aplicà un poquito de estaño y ya quedarìa soldada esa pata a la pista.. Es una soldadura fràgil ya que el estaño no se usa para fijar algo como si fuese una soldadura de una autògena. El ajugero deberìa fijarlo y contener el stress pero bueno. Ahì no queda otra màs que agujerear deneuvo.. Si el largo del LED nuevo no da para dar una vueltita al rededor de la plaquita, Ponè los pines en forma de L y hace lo que te comentè pero sin dar la vuelta por los agujeritos (digamos ni pases los pines por los agujeros. Lo importante es que sueldes las dos patitas sobre las pistas descubiertas (ya sin malla) quedando las dos (pista y pata) paralelas. Si podès hacè que al menos 5mm de pata llegue a empastarse con 5mm de pista( cuando menos suelde màs fràgil va a quedar). Super solucionable y si no movès el LED con el dedo , te va a durar toda la vida

Maestro! Mañana voy a intentar con esa gran data y cuento si lo pude solucionar. Muchas gracias!

[Perro Negro]

Me sumo a lo que te comentó @Iannucci Audio

No te va a quedar otra que soldar sobre la pista después de decapar.

En todo caso, daría un poco de la gotita (cianoacrilato) en los agujeros una vez que esté el led, para evitar que se mueva por x razón, y te termine volando la pista.

Ya, en el peor de los casos: portaled (si es que ya no lo tiene) y cables.

[Iannucci Audio]

hace 6 horas, Perro Negro dijo:

Me sumo a lo que te comentó @Iannucci Audio

No te va a quedar otra que soldar sobre la pista después de decapar.

En todo caso, daría un poco de la gotita (cianoacrilato) en los agujeros una vez que esté el led, para evitar que se mueva por x razón, y te termine volando la pista.

Ya, en el peor de los casos: portaled (si es que ya no lo tiene) y cables.

Muy cierto, ayudà un poquito con algun pegamento y listo. Deberìa durar para toda la vida

[Perro Negro]

hace 1 hora, Iannucci Audio dijo:

Muy cierto, ayudà un poquito con algun pegamento y listo. Deberìa durar para toda la vida

Eso!



A todo esto, @GRF, que pedal es?

[GRF]

hace 23 horas, Perro Negro dijo:

Eso!



A todo esto, @GRF, que pedal es?

 Es un Joyo Voodoo Octave.

Ahora de complicó el tema, hice lo que decia @Iannucci Audio bueno parece que iba bien pero cuando decidi soldar el led se corto un cable que viene al switch al soldarlo se corto otro y asi. Ahora tengo 4 cables que no se donde van soldado al switch, gran problema.

Quizas de tanto que lo gire se cortaron, pense que iban a aguantar un toque mas.

Edit: puede ser que vayan por orden y sin que se crucen? El otro switch esta soldado asi. En ese caso los volveria a soldar

Edited November 11, 2020 by GRF

[Perro Negro]

hace 46 minutos, GRF dijo:

 Es un Joyo Voodoo Octave.

Ahora de complicó el tema, hice lo que decia @Iannucci Audio bueno parece que iba bien pero cuando decidi soldar el led se corto un cable que viene al switch al soldarlo se corto otro y asi. Ahora tengo 4 cables que no se donde van soldado al switch, gran problema.

Quizas de tanto que lo gire se cortaron, pense que iban a aguantar un toque mas.

Edit: puede ser que vayan por orden y sin que se crucen? El otro switch esta soldado asi. En ese caso los volveria a soldar

Si, la cagaste.. ?

Nah, mentira..tiene fácil arreglo. Ahora me fijo si encuentro alguna foto de referencia para que sigas. Tenés alguna foto? para saber cual de los dos es?

[GRF]

hace 1 hora, Perro Negro dijo:

Si, la cagaste.. ?

Nah, mentira..tiene fácil arreglo. Ahora me fijo si encuentro alguna foto de referencia para que sigas. Tenés alguna foto? para saber cual de los dos es?

Jaja muchas gracias Perro, estos chinocas hacen las cosas muy pequeñas.

Me la juegue (mal lo que hice) y los solde sin cruzar cables

El pedal anda en sus dos etapas, con la octava activada anda barbaro ahora cuando está activo solo el fuzz hace ruido a masa.

No tengo la foto ahora a mano. El switch es justamente el de activación del pedal, el del fuzz el derecho y tiene 6 cables que vienen desde la plaqueta.
