Ayuda! Diagrama telecaster Push pull

[Viking kong]

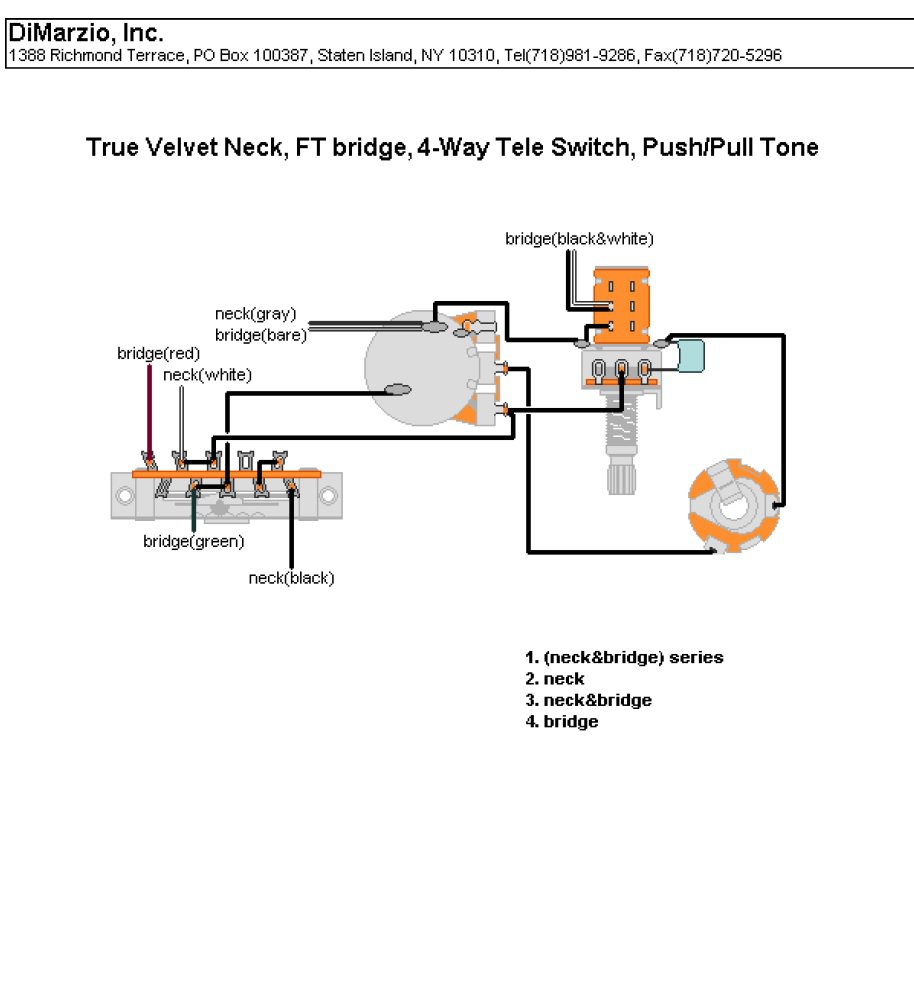

Hola Gente alguien lo tendrá, estoy buscando el diagrama para Telecaster con la llave de 3 posiciones para un HB con push/pull en el puente y simple en el mango, los mic son los clásicos Choper T y Twang King de Kotzen, en la pagina de dimarzio aparece el diagrama pero con llave de 4 posiciones (Nunca las vi a esas)





[cutipaste]

Fijate en la web de Duncan si está el diagrama que buscás, creería que sí: https://www.seymourduncan.com/wiring-diagrams?meta_params=view-all,teles

De todos modos la llave de 4 posiciones se consigue, no es tan rara.

[Lucho Marino]

Ahí va, si el doble es el del puente, tenés que invertir las entradas a la llave de 3.

[Viking kong]

Gracias!!

[Rolo]

Te agrego esto.

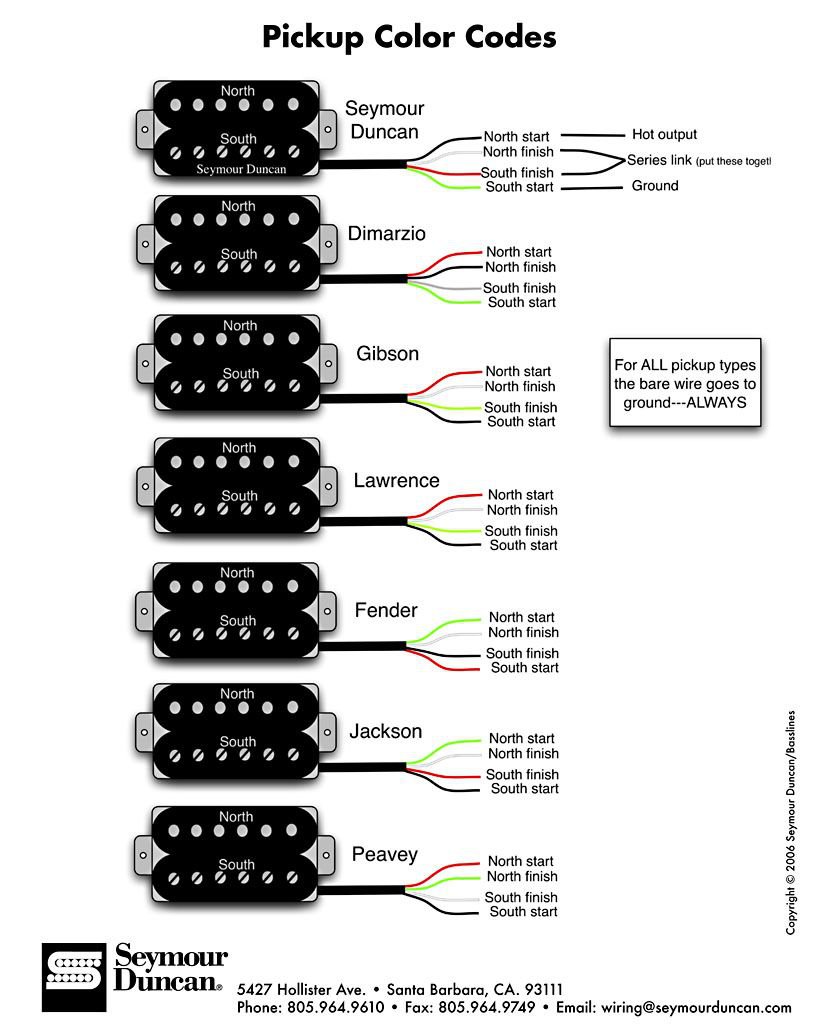

Para poder "traducir" los colores de los cables entre marcas...
