Alejandro Bakich Posted April 21, 2019 Posted April 21, 2019 Hola gente, como andan..?Espero que bien ! Se que este tema esta bastante hablado, pero después de leer los post que vi no pude aclarar mis dudas. Con respecto a un plano de preamp de jcm 800 que esta en la web y que un youtuber hizo un totorial de su construcción muy completo, he querido iniciar este proyecto, pero me han quedado unas dudas: En el plano , las salidas y entradas de los transformadores, no distingue cual es el cable positivo o negativo, pregunta....¿no importa la polaridad? Y otra duda: los transformadores de 220 a 12, de que amperaje tienen que ser? Les dejo las imágenes! Mil gracias! Quote
VE100 Posted April 21, 2019 Posted April 21, 2019 hace 1 hora, Alejandro Bakich dijo: Hola gente, como andan..?Espero que bien ! Se que este tema esta bastante hablado, pero después de leer los post que vi no pude aclarar mis dudas. Con respecto a un plano de preamp de jcm 800 que esta en la web y que un youtuber hizo un totorial de su construcción muy completo, he querido iniciar este proyecto, pero me han quedado unas dudas: En el plano , las salidas y entradas de los transformadores, no distingue cual es el cable positivo o negativo, pregunta....¿no importa la polaridad? Y otra duda: los transformadores de 220 a 12, de que amperaje tienen que ser? Les dejo las imágenes! Mil gracias! Saludos, busca un circuito de un pre amplificador de un JCM800 o el plano completo, el pre amplificador termina en el plano completo donde se inyecta la señal de audio a un capacitor de .022uf después del potenciómetro de master, este capacitor incluilo en el pre a realizar, no uses los dos transformadores de 220 a 12Vca, comunicate con algún fabricante de transformadores para valvulares y pedile que te bobine uno con entrada 220vca y que tenga salidas para filamentos para las 12AX7 con punto medio a masa, después mira en el circuito que voltaje necesitas en las placas de las válvulas 12AX7 y pedis en el mismo transformador una salida de alta tensión para ese trabajo, ahí el pre va a rendir y sonar como corresponde, lo de los transformadores enfrentados no sirve. Quote
Alejandro Bakich Posted April 21, 2019 Author Posted April 21, 2019 hace 12 minutos, VE100 dijo: Saludos, busca un circuito de un pre amplificador de un JCM800 o el plano completo, el pre amplificador termina en el plano completo donde se inyecta la señal de audio a un capacitor de .022uf después del potenciómetro de master, este capacitor incluilo en el pre a realizar, no uses los dos transformadores de 220 a 12Vca, comunicate con algún fabricante de transformadores para valvulares y pedile que te bobine uno con entrada 220vca y que tenga salidas para filamentos para las 12AX7 con punto medio a masa, después mira en el circuito que voltaje necesitas en las placas de las válvulas 12AX7 y pedis en el mismo transformador una salida de alta tensión para ese trabajo, ahí el pre va a rendir y sonar como corresponde, lo de los transformadores enfrentados no sirve. Hola! Habia leido que el tema de los dos transformadores metia algo de estática. ..ojala encuentre otro plano bien explicado como para que lo entienda bien! Muchas gracias ! Quote
VE100 Posted April 21, 2019 Posted April 21, 2019 hace 7 minutos, Alejandro Bakich dijo: Hola! Habia leido que el tema de los dos transformadores metia algo de estática. ..ojala encuentre otro plano bien explicado como para que lo entienda bien! Muchas gracias ! No es estática, no es lo que sirve..., tenes que hacer conexiones raras, simular puntos medios de bobinados para filamentos para que no hagan ruido, un lío, circuito original y voltajes provistos por un solo transformador de verdad con rectificación y filtrado. Saludos! Quote
Alejandro Bakich Posted April 21, 2019 Author Posted April 21, 2019 hace 5 minutos, VE100 dijo: No es estática, no es lo que sirve..., tenes que hacer conexiones raras, simular puntos medios de bobinados para filamentos para que no hagan ruido, un lío, circuito original y voltajes provistos por un solo transformador de verdad con rectificación y filtrado. Saludos! Tratare de encontrar ese plano si es el mejor camino, muchas gracias! Quote

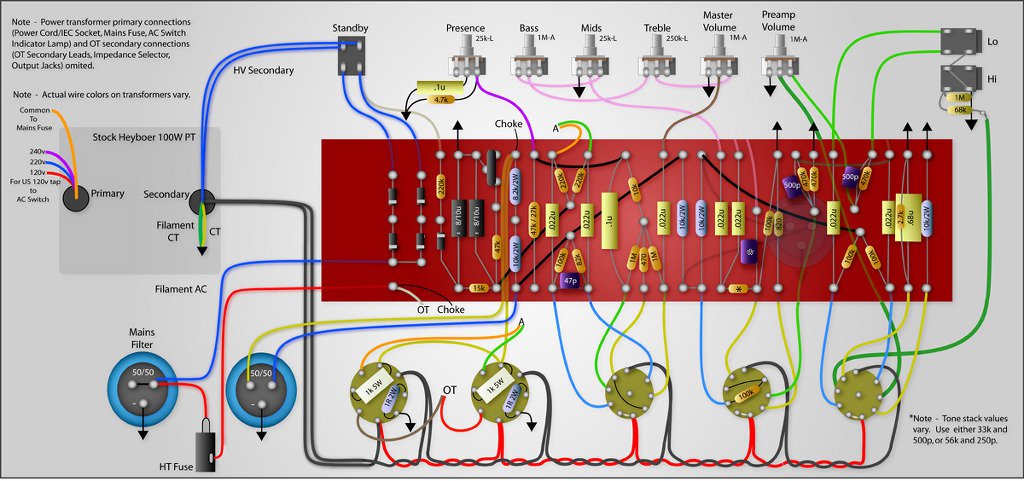

VE100 Posted April 21, 2019 Posted April 21, 2019 hace 5 minutos, Alejandro Bakich dijo: Tratare de encontrar ese plano si es el mejor camino, muchas gracias! Dibujo de cómo armarlo, esta completo. Quote
VE100 Posted April 21, 2019 Posted April 21, 2019 Circuito con los voltajes..., el pre es incluyendo el capacitor de .022uf 400vcc después del master. Quote

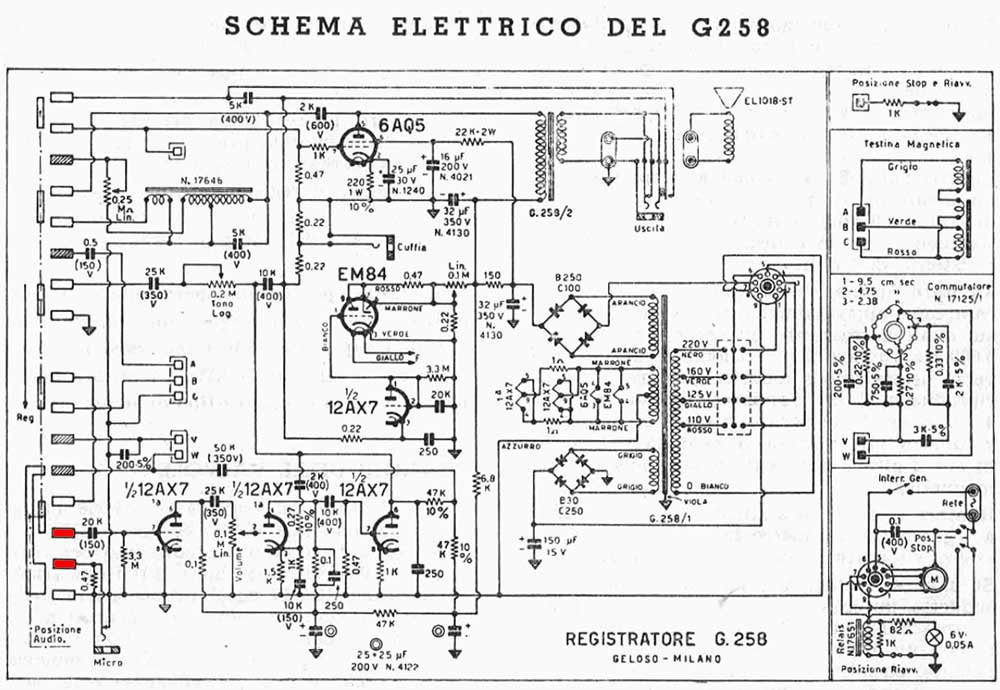

VE100 Posted April 21, 2019 Posted April 21, 2019 Justo ahora, VE100 dijo: Circuito con los voltajes..., el pre es incluyendo el capacitor de .022uf 400vcc después del master. Usa el circuito de arriba, el otro es de un Geloso el cual estoy reparando y fue por error... Quote
Alejandro Bakich Posted April 21, 2019 Author Posted April 21, 2019 hace 36 minutos, VE100 dijo: Usa el circuito de arriba, el otro es de un Geloso el cual estoy reparando y fue por error... Que maestro! Muchas gracias por tu ayuda desinteresada, voy a mirarlos bien y después te cuento! Cualquier duda me tomo el atrevimiento de consultarte! Muchas muchas gracias! !! Quote
VE100 Posted April 21, 2019 Posted April 21, 2019 hace 4 minutos, Alejandro Bakich dijo: Que maestro! Muchas gracias por tu ayuda desinteresada, voy a mirarlos bien y después te cuento! Cualquier duda me tomo el atrevimiento de consultarte! Muchas muchas gracias! !! De nada... Quote
