marianofc Posted February 21, 2019 Posted February 21, 2019 Hola a todos! Quiero cambiar los mics, palanca selectora, potenciómetros, jack y todo a una les Paul que tengo. Le quiero hacer el "Jimmy Page" wiring. 2 push pull de volumen y 2 push pull de tono. La pregunta es, cuántos metros de cable voy a necesitar para cablear todo? Recomiendan algún tipo de cable en especial? De paso saben si en este esquema los potenciómetros son lineales o logaritmicos? Bueno, creo que es todo, si de paso alguien que ya lo hizo tiene algún consejo, soy todo oídos. Ah, el esquema lo tengo de la página de Seymour Duncan. Gracias! Quote
GuvNor Posted February 21, 2019 Posted February 21, 2019 Si estas en CABA, en Parana 180 conseguis cables para audio de 1 hasta 4 conectores. Esos andan de 10. Sino para que quede super fachero tendrias que buscar el cable mallado tipo Gibson, pero ni es barato, ni facil de conseguir. Quote
marianofc Posted February 21, 2019 Author Posted February 21, 2019 ja, estoy un poco bastante lejos de CABA, pienso comprar todo en AliExpress directo de china, hoy estuve viendo en una tienda de acá los potenciómetros y me sale €11 cada uno. El mismo igual en AliExpress está €2. Cómo lo busco ese cable? Tiene algún nombre o algo que lo identifique? Gracias! Quote

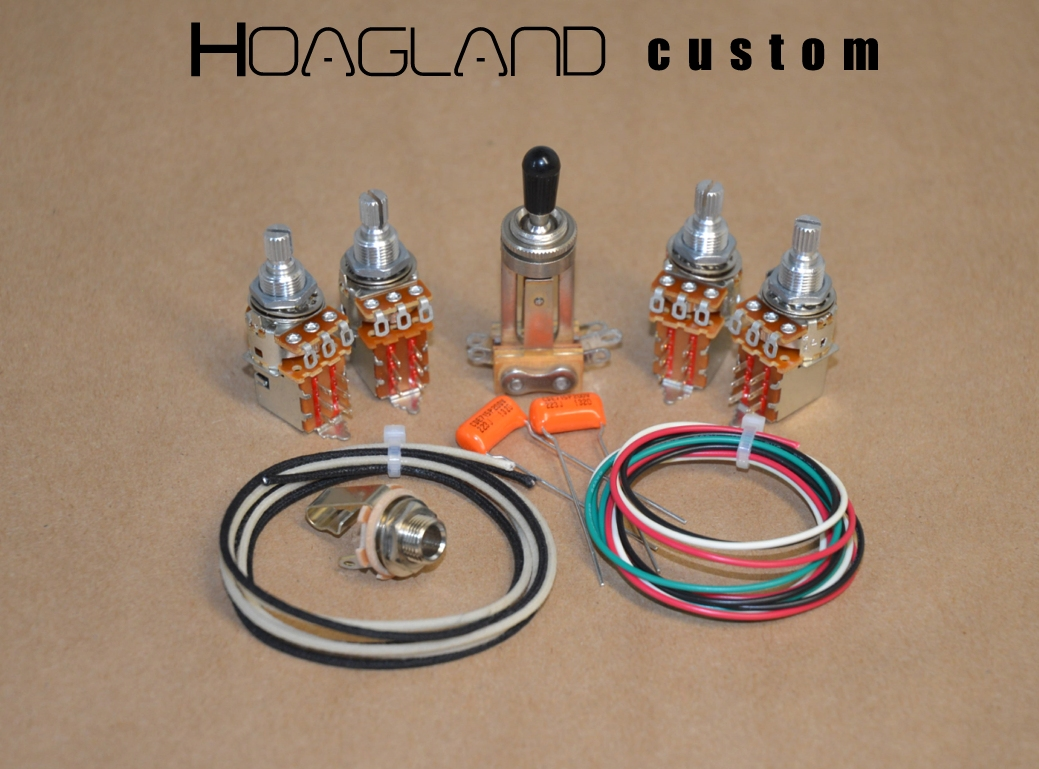

rodrigo73 Posted February 21, 2019 Posted February 21, 2019 (edited) Aca esta todo, yo buscaría cosas similares en Google, porque hay muchas calidades/materiales diferentes y no me llevo mas de un minuto encontrar esto. https://www.hoaglandcustom.com/product/jimmy-page-wiring-harness-kit-short-shaft-pushpull-pots-hoagland-custom/ Kit Components: 2 – 500k audio taper, short-shaft (3/8″ or 9mm) PUSH/PULL volume controls 2 – 500k linear taper, short-shaft (3/8″ or 9mm) PUSH/PULL tone controls 2 – .047 value Sprague “Orange Drop” capacitors 1 Switchcraft 3-way toggle switch, long shaft 1 Switchcraft output jack 4′ of vintage style, cloth-covered wire (24″ each of black and white) 18″ each of red, white, black, & green plastic coated wire https://www.google.com/search?q=jimmy+page+wiring+harness&newwindow=1&rlz=1C1PRFI_enAR723AR724&source=lnms&tbm=isch&sa=X&ved=0ahUKEwix4ZHI9s3gAhVrIbkGHdkPDXUQ_AUIDigB&biw=1280&bih=578 Edited February 21, 2019 by rodrigo73 agregue link con imagenes.... 3 Quote
Tom Huergo Posted February 21, 2019 Posted February 21, 2019 https://emersoncustom.com/collections/prewired-kits/products/copy-of-les-paul-prewired-kit?variant=13952525598787 Quote
marianofc Posted February 22, 2019 Author Posted February 22, 2019 hace 7 horas, rodrigo73 dijo: Aca esta todo, yo buscaría cosas similares en Google, porque hay muchas calidades/materiales diferentes y no me llevo mas de un minuto encontrar esto. https://www.hoaglandcustom.com/product/jimmy-page-wiring-harness-kit-short-shaft-pushpull-pots-hoagland-custom/ Kit Components: 2 – 500k audio taper, short-shaft (3/8″ or 9mm) PUSH/PULL volume controls 2 – 500k linear taper, short-shaft (3/8″ or 9mm) PUSH/PULL tone controls 2 – .047 value Sprague “Orange Drop” capacitors 1 Switchcraft 3-way toggle switch, long shaft 1 Switchcraft output jack 4′ of vintage style, cloth-covered wire (24″ each of black and white) 18″ each of red, white, black, & green plastic coated wire https://www.google.com/search?q=jimmy+page+wiring+harness&newwindow=1&rlz=1C1PRFI_enAR723AR724&source=lnms&tbm=isch&sa=X&ved=0ahUKEwix4ZHI9s3gAhVrIbkGHdkPDXUQ_AUIDigB&biw=1280&bih=578 Gracias! Muy bueno, la verdad que no había encontrado eso Quote
marianofc Posted February 22, 2019 Author Posted February 22, 2019 hace 6 horas, tomahuer dijo: https://emersoncustom.com/collections/prewired-kits/products/copy-of-les-paul-prewired-kit?variant=13952525598787 Vi varios de estos kit pero me parecen un afano, 99 mangos por eso es demasiado, armándolo yo me sale 30 como mucho, gracias igualmente por buscar! Quote
Tom Huergo Posted February 22, 2019 Posted February 22, 2019 (edited) hace 7 horas, marianofc dijo: Vi varios de estos kit pero me parecen un afano, 99 mangos por eso es demasiado, armándolo yo me sale 30 como mucho, gracias igualmente por buscar! Si, es caro. Pero lo vale. Todo depende de la importancia que le des al circuiterio de tu viola. Saludos! Edited February 22, 2019 by tomahuer Quote
marianofc Posted February 22, 2019 Author Posted February 22, 2019 hace 2 horas, tomahuer dijo: Si, es caro. Pero lo vale. Todo depende de la importancia que le des al circuiterio de tu viola. Saludos! Pero que diferencia habría entre comprar este a 99 mangos y armarme uno yo por 30? Creo que los componentes son todos los mismos. Quote
truckar Posted February 22, 2019 Posted February 22, 2019 hace 2 horas, marianofc dijo: Pero que diferencia habría entre comprar este a 99 mangos y armarme uno yo por 30? Creo que los componentes son todos los mismos. No... pero si esa es tu idea, adelante. Quote
marianofc Posted February 22, 2019 Author Posted February 22, 2019 hace 1 hora, truckar dijo: No... pero si esa es tu idea, adelante. jaja me haces reír, acá hay un post que te muestra un capacitor Gibson de 120 dólares o euros, y lo desarman y dentro tiene un capacitor Chino de 0,60 centavos ameo Quote
marianofc Posted February 22, 2019 Author Posted February 22, 2019 (edited) Si querés lo envuelvo en papel dorado y te digo que es un cachafaz Edited February 22, 2019 by marianofc Quote
